Términos de medición
Exactitud

¿Qué es la “exactitud de medición”?

La exactitud de medición, o simplemente exactitud, indica qué tan cercanos están los valores medidos a los valores reales.

Dado que la exactitud es un concepto cualitativo, se evalúa mediante el error, que representa los límites especificados de desviación permitida para un instrumento de medición determinado. Este error puede incluir límites de tolerancia o el error máximo permitido para cada medición.

En ocasiones, las especificaciones de error se expresan mediante fórmulas. Por ejemplo, una especificación de error de medición de longitud podría definirse mediante la siguiente fórmula de Error Máximo Permitido (EMP):

MPE = 1,7+3L/1000 μm L = longitud medida (mm)

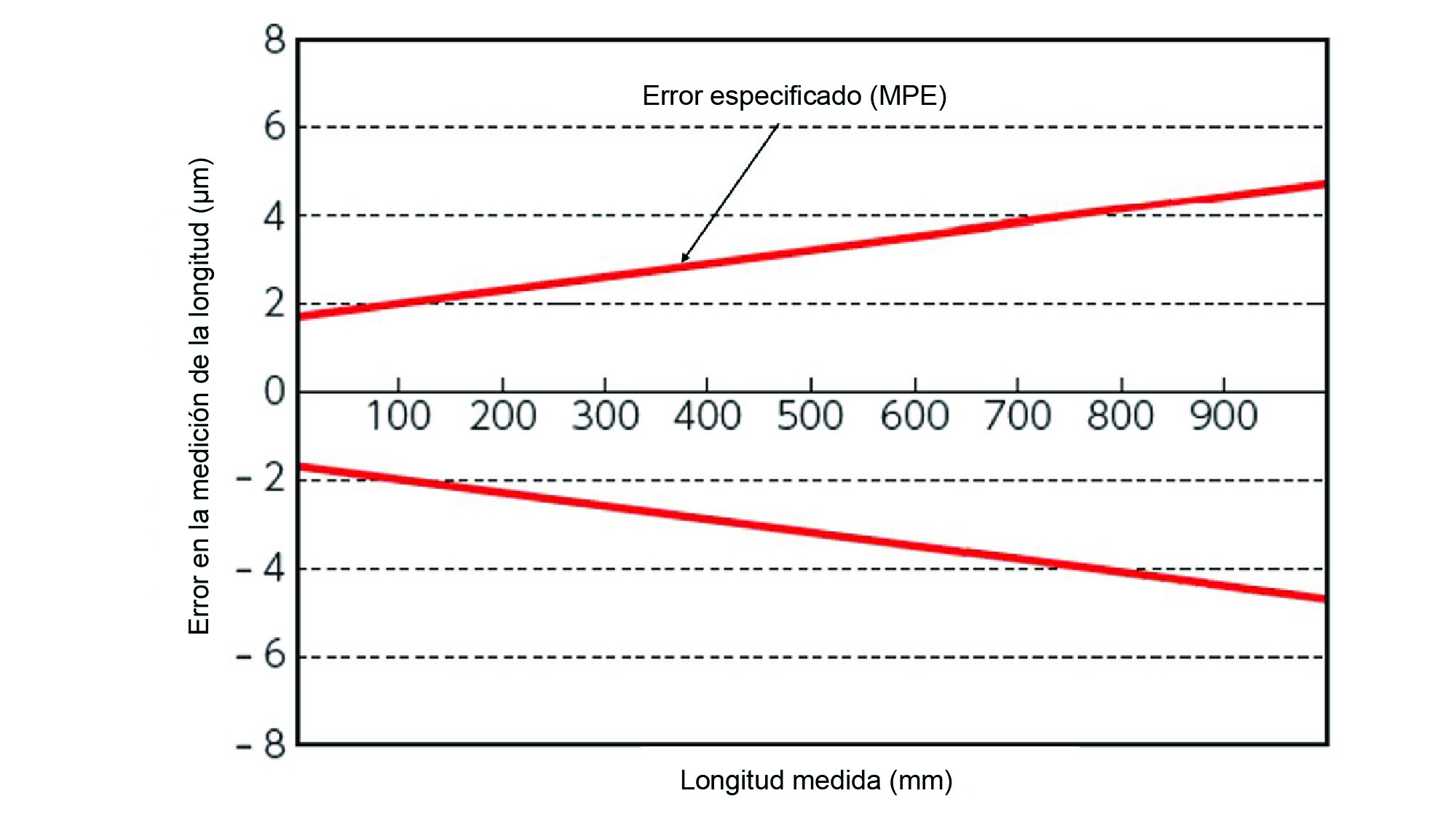

El MPE representa el límite de error especificado a lo largo de todo el intervalo de medición del instrumento, como se ilustra en la Figura 1.

Figura 1.

Determinación del error para una longitud medida

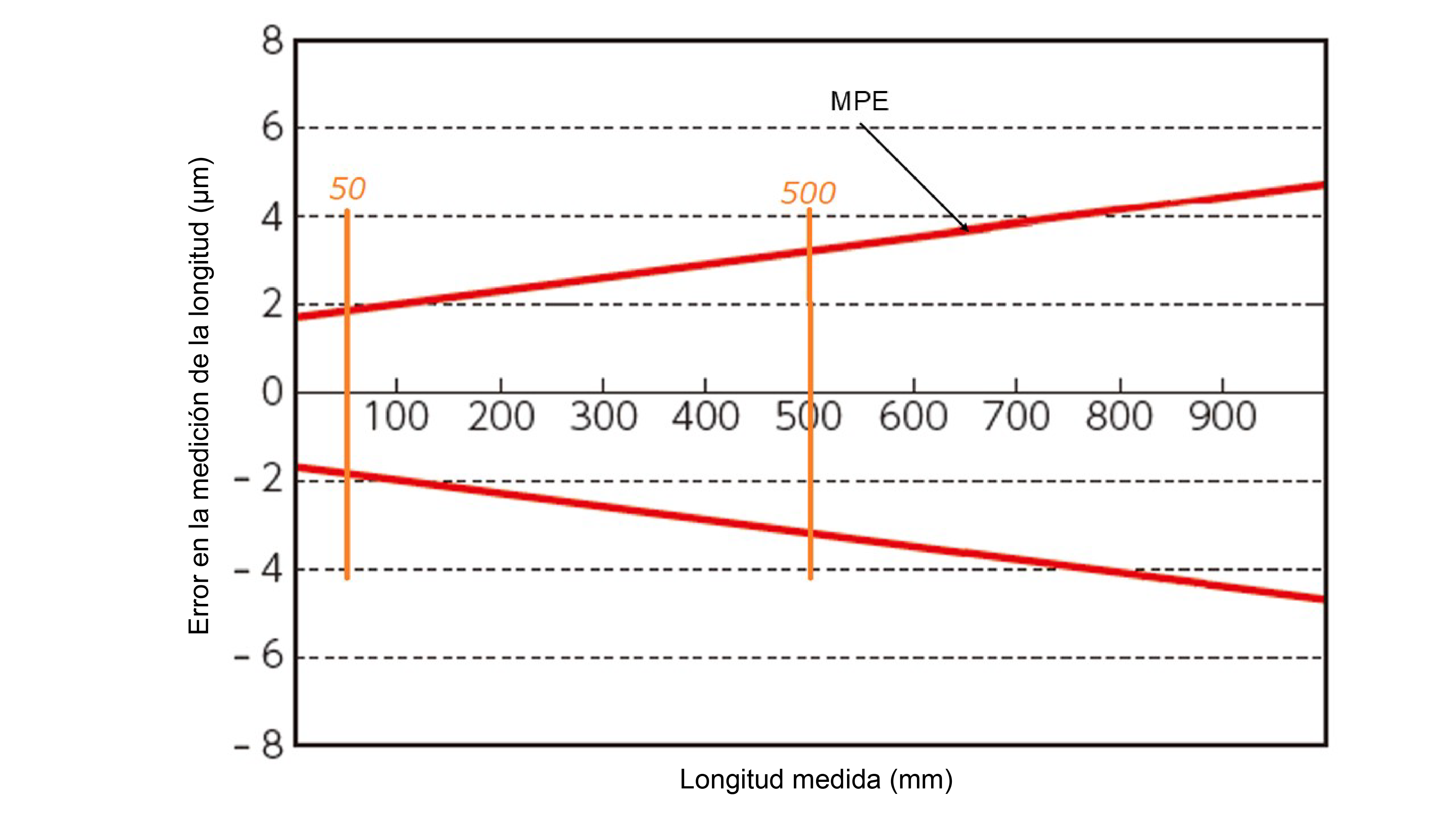

• El error se calcula sustituyendo la longitud real medida en una fórmula matemática (Figura 2).

  MPE = 1,7 + 3 L/1000 (μm) L = longitud medida (mm)


  es decir (1): Al medir una longitud de 50 mm ・・・
               MPE = 1,7 + 3 × 50/1000 = 1,85 μm


  es decir (2): Al medir una longitud de 500 mm ・・・
               MPE = 1,7 + 3 × 500/1000 = 3,2 μm

Figura 2.

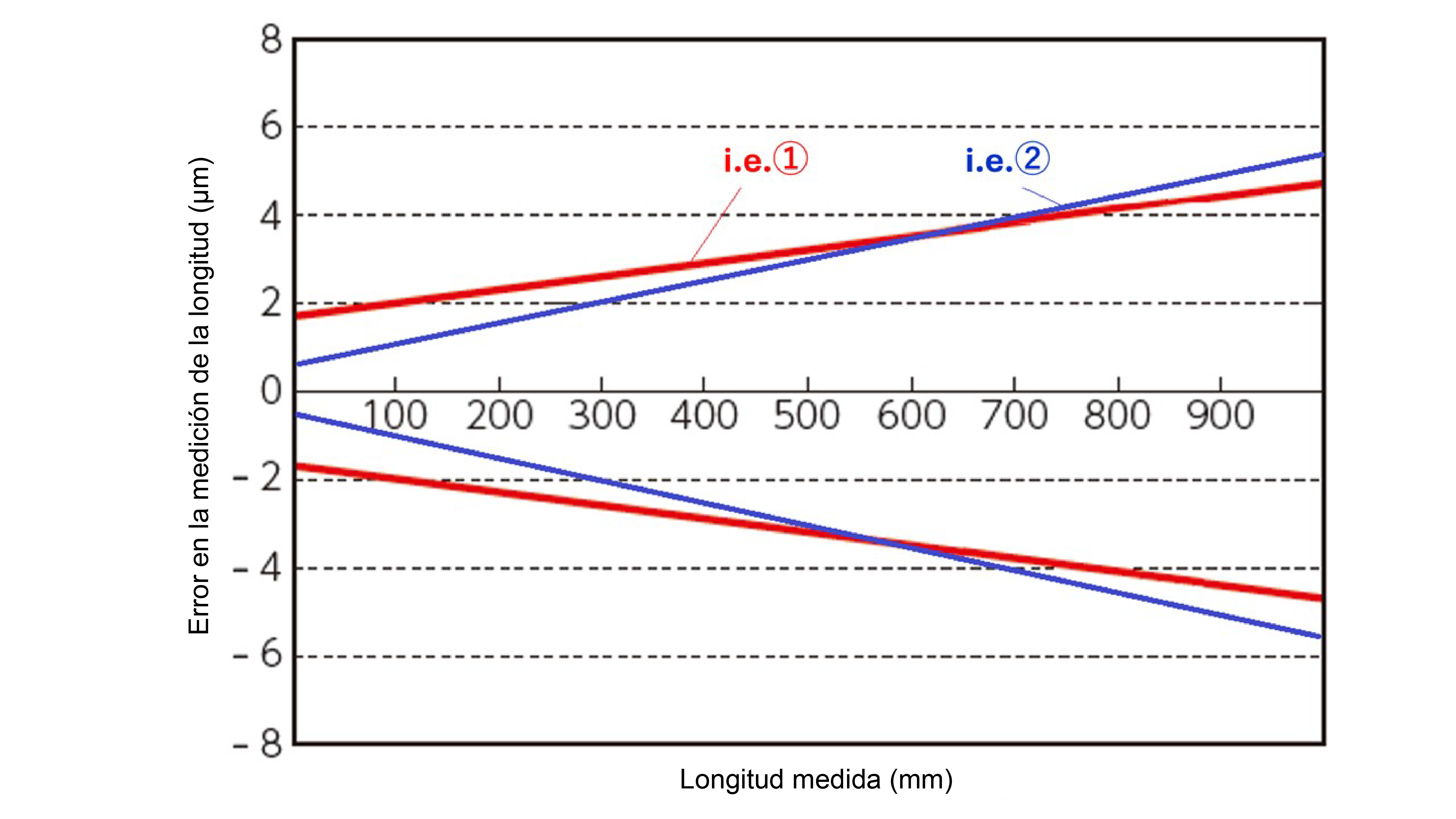

Consideraciones clave

Al comparar el error de los instrumentos de medición, no calcule sólo el error inicial.

(1,7 μm en el ejemplo anterior), también debe calcularse la contribución de la longitud medida. Para comparar, consulte la Figura 3.

es decir ①：MPE = 1,7 + 3 L/1000 (μm) L = longitud medida (mm)

           →MPE = 4,7 μm al medir 1000 mm

es decir②： MPE = 0,7 + 5 L/1000 (μm) L = longitud medida (mm)

           →MPE = 5,7 μm al medir 1000 mm

 Figura 3.
