Términos de medición

CNC - Control numérico por computadora

¿Qué es el Control Numérico por Computadora “CNC”?

Las CMM CNC, al igual que las máquinas herramienta CNC, se desplazan de forma automática, eliminando la necesidad de operación manual.



El Control Numérico Computarizado (CNC) potencia las máquinas de medición por coordenadas (CMM) al automatizar mediciones con alta exactitud.
El posicionamiento exacto permite que el palpador se desplace con exactitud a lo largo de los ejes X, Y y Z, asegurando tolerancias estrictas y mínimas desviaciones.

Gracias al sistema de retroalimentación de bucle cerrado, la posición del palpador se supervisa y ajusta continuamente en tiempo real mediante escalas de eje y codificadores, manteniéndola siempre en la trayectoria correcta.

Estas capacidades permiten que las CMM de Mitutoyo realicen mediciones altamente exactas y repetibles, convirtiéndolas en herramientas esenciales para el control de calidad en procesos de fabricación.



Figura 1

Ventajas de las máquinas tipo CNC



• Resultados consistentes y repetibles: Las mediciones permanecen uniformes y confiables a lo largo de múltiples operaciones.
• Error del operador minimizado: La automatización reduce la variabilidad causada por diferencias individuales, mejorando la repetibilidad.
• Seguridad en caso de colisión: Las funciones de seguridad integradas ayudan a prevenir daños por errores operativos.
• Medición versátil: Permite realizar una amplia variedad de inspecciones simplemente cambiando los procedimientos de medición (Figura 2).
• Automatización perfecta: Se integra fácilmente con equipos de transporte y otros sistemas automatizados para optimizar la operación.

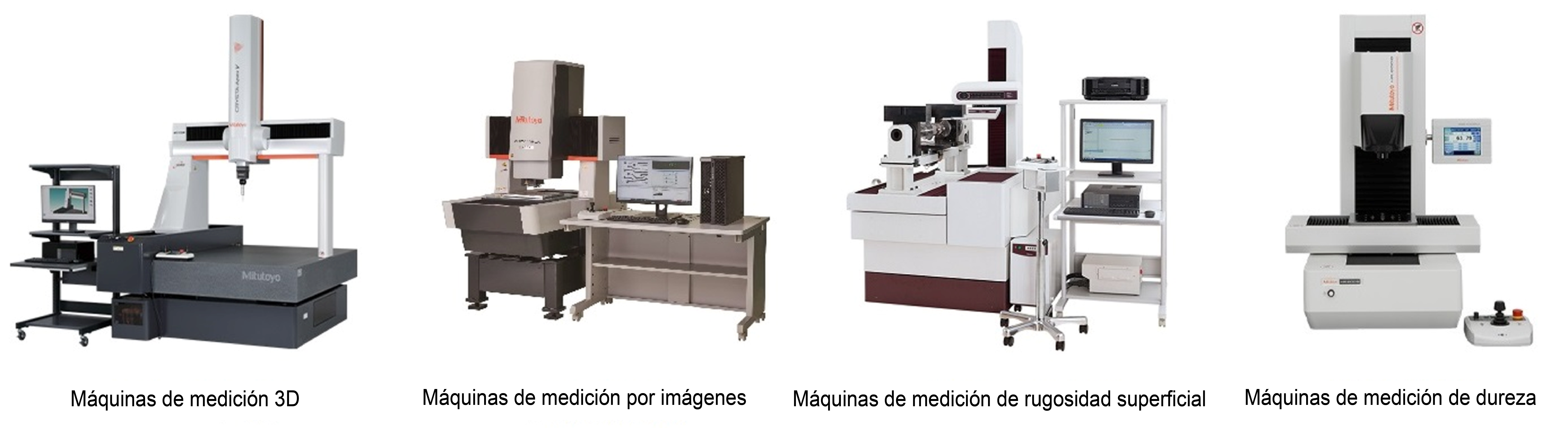

Figura 2

Consideraciones clave para las CMM CNC



• Ideal para mediciones de gran volumen: La automatización CNC es especialmente beneficiosa para operaciones repetitivas y de alto volumen, optimizando tiempo y eficiencia.
• Oportunidad de desarrollo de habilidades: Configurar procedimientos de medición avanzados permite al personal adquirir conocimientos especializados y dominar el sistema.
• Complemento a la pericia humana: La automatización reduce errores y mejora la consistencia, mientras que la supervisión del operador garantiza la detección de ajustes finos y detalles críticos.
• Flexibilidad en fijación: El uso de jigs o accesorios específicos permite adaptar las mediciones a distintos objetos, asegurando exactitud y eficiencia en cada caso.



Información complementaria: Los modelos que no son CNC siguen siendo compatibles



• Capacidades de automatización:
  Incluso si una máquina no tiene “CNC” en su nombre, puede admitir funciones de medición automática. Esto reduce el error humano mediante unidades opcionales y la automatización de múltiples posiciones.

• Soporte para la creación de procedimientos de medición:
  Varias funciones integradas facilitan este proceso:



1. Guardar una serie de acciones manuales como un programa de medición.
2. Utilizar datos CAD para definir posiciones y acciones de medición.
3. Generar automáticamente procedimientos a partir de modelos CAD 3D mediante software especializado (Figura 3).



• Cómo elegir el modelo adecuado:
  Seleccione la máquina que mejor se adapte a sus necesidades específicas de medición o prueba, considerando exactitud, volumen de trabajo y funcionalidades deseadas.





Figura 3



¿Tiene un reto de medición? Estamos aquí para ayudarlo, contáctenos cuando lo necesite.
