Propuesta de solución de Mitutoyo

Descripción general del instrumento de medición

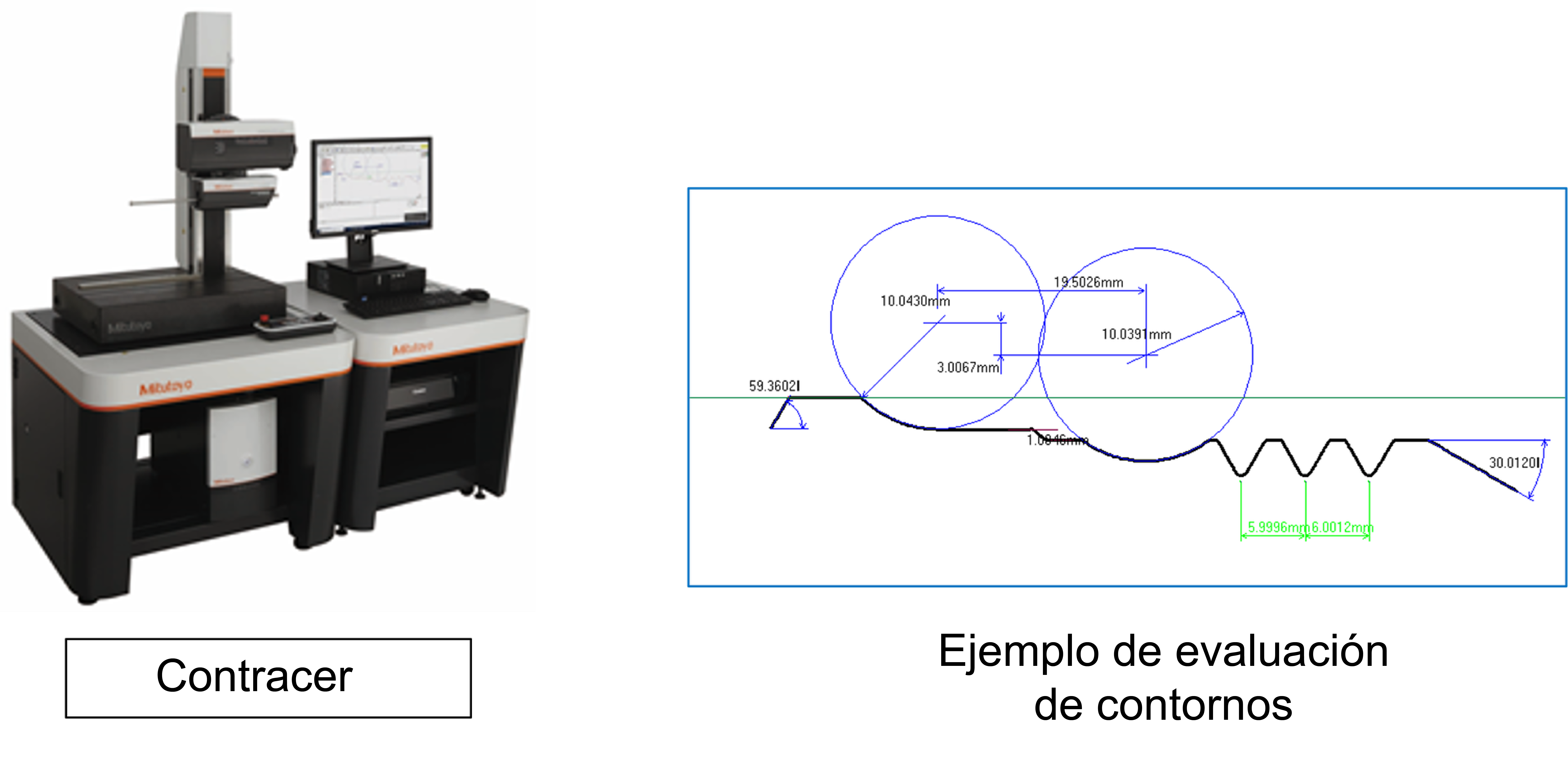

¿Qué es un sistema de medición de perfiles?

• Un equipo que captura el perfil de una sección transversal trazando la superficie de medición con un palpador de punta afilada.

• A partir de este proceso se calculan dimensiones como distancia, ángulo, radio y paso. Además, permite realizar mediciones que resultan difíciles con instrumentos tradicionales u otras máquinas, como formas de tornillos, agujeros y biseles muy pequeños.

• Se utiliza con frecuencia para evaluar perfiles, comparando los datos de medición con las formas ideales y verificando su conformidad.

• En el pasado, las trazas se registraban en papel cuadriculado y se comparaban con una forma conocida impresa en una película de mylar.

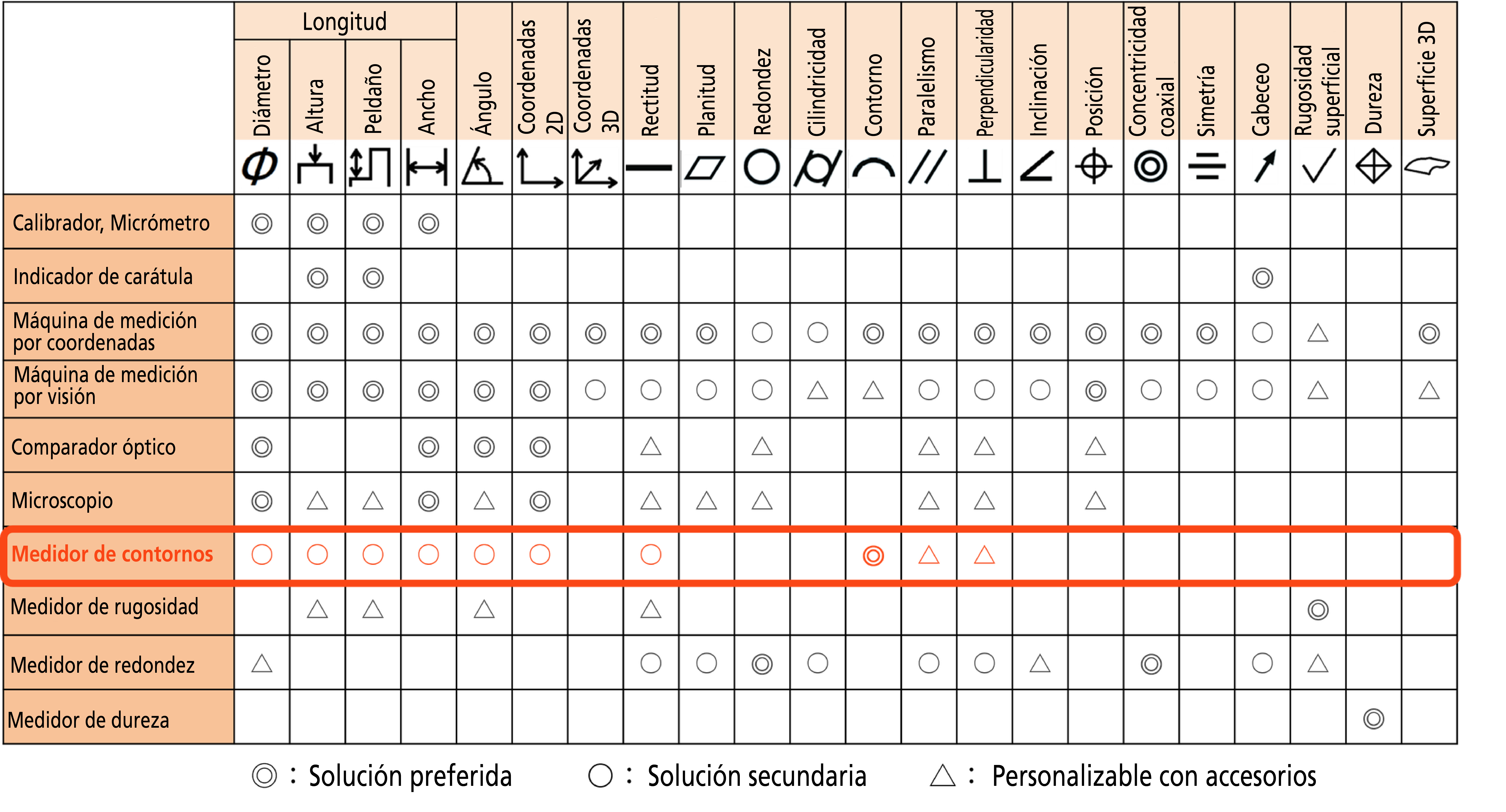

Elementos medibles con un sistema de medición de perfiles

Punto clave: El sistema de medición de perfiles mide formas transversales diminutas..

Configuración del sistema

Beneficios de la implementación

• Se pueden medir dimensiones y perfiles de formas transversales, así como formas finas dentro de agujeros,
  ・por ejemplo: forma de rosca hembra, esquina R/chaflán, etc.

• El diámetro efectivo de un tornillo se puede medir utilizando la función de medición continua (según el modelo).
  ・es decir: forma de la sección transversal interna del anillo exterior del rodamiento, medición del espesor y la forma del material de la placa, etc.

• Se puede realizar la medición y evaluación del perfil (comparación entre la forma ideal y los datos medidos),
  ・por ejemplo: moldes, abrasión, etc.

• Permite la medición automática de múltiples ubicaciones.
  ・Es decir: Medición continua de múltiples ubicaciones
            La medición continua puede realizarse junto con un dispositivo de transporte.

• Se pueden agregar detectores de medición de rugosidad
  ・Se pueden evaluar con exactitud las formas finas y la rugosidad que no se pueden medir con máquinas de medición de perfiles

Puntos a considerar

• Tamaño del cuerpo de la máquina de medición
  ・Longitud de desplazamiento, intervalo de detección (altura), altura de medición, tamaño de la platina.

• Exactitud de la medición (exactitud de la indicación)

• Medición y evaluación
  ・Nota: No se puede utilizar para evaluar la forma del perfil de toda la circunferencia de engranajes, etc.

• También puede funcionar como una máquina de medición de rugosidad
  ・Ciertos modelos son capaces de medir tanto la forma del perfil como la rugosidad con una sola máquina.

• Entorno de instalación
  ・La vibración afecta los resultados de la medición. Podría ser necesario instalar una mesa de aislamiento de vibraciones.
