Descripción general del instrumento de medición

¿Qué es un rugosímetro?

• Las pequeñas irregularidades superficiales influyen significativamente en la calidad visual, la resistencia a la abrasión, las propiedades de fricción y la capacidad de sellado de una pieza. Los rugosímetros cuantifican estas irregularidades trazando la superficie con una aguja de punta afilada y calculando los parámetros correspondientes. Existen dos tipos de equipos: modelos de banco para mediciones con alta exactitud en un punto fijo y modelos portátiles para uso in situ. Estos sistemas pueden evaluar diversos parámetros relacionados con el acabado superficial, la resistencia al desgaste, las características de fricción y el desempeño del sellado, proporcionando información esencial para el control de calidad y la evaluación del rendimiento.

• Los rugosímetros se utilizan para calcular los parámetros de rugosidad, proporcionando mediciones con alta exactitud sobre las irregularidades de la superficie.

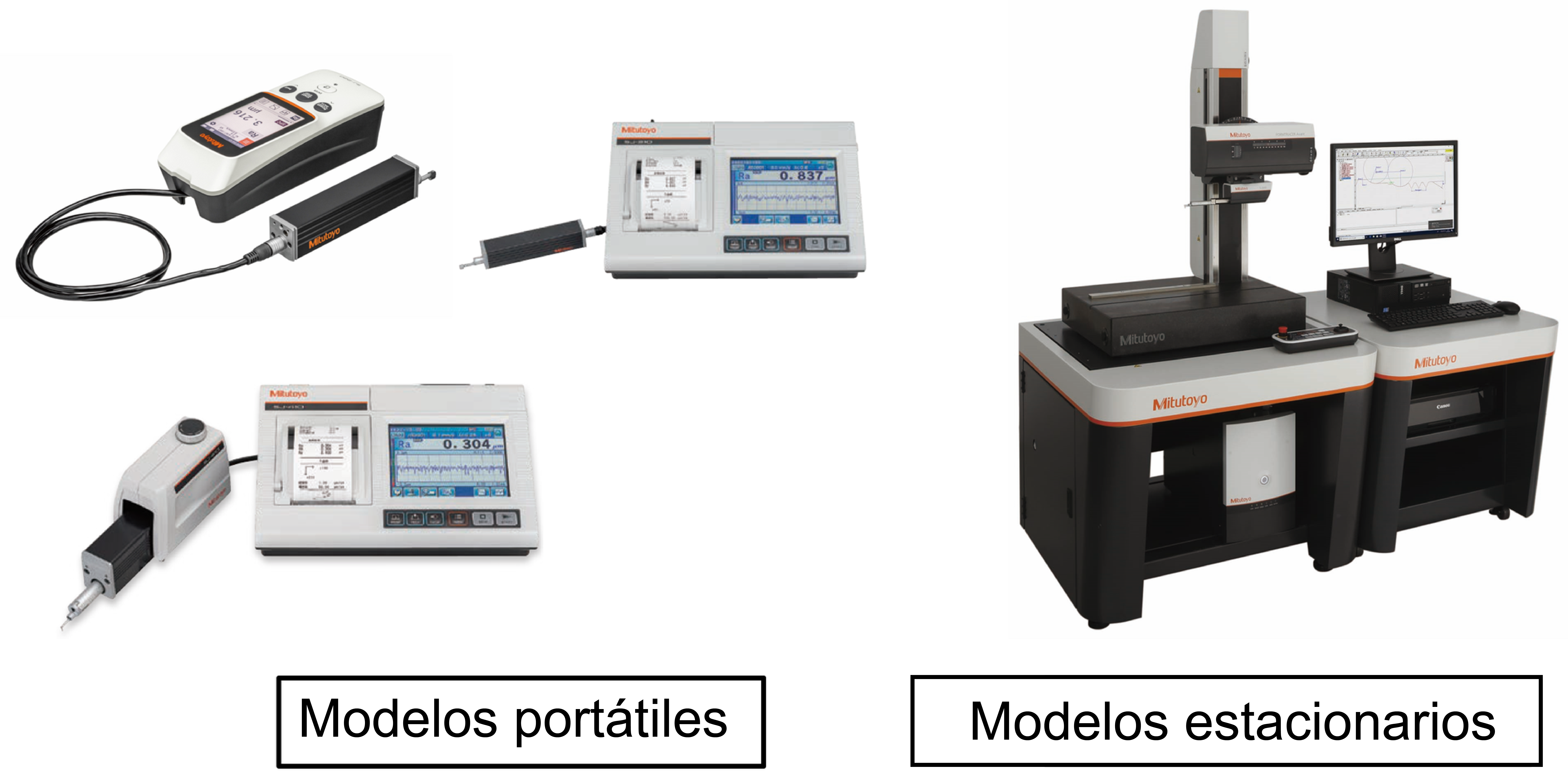

• Existen dos tipos de rugosímetros: los modelos estacionarios, diseñados para realizar mediciones en una ubicación fija, y los modelos portátiles, que facilitan el traslado y el uso en diferentes puntos de inspección

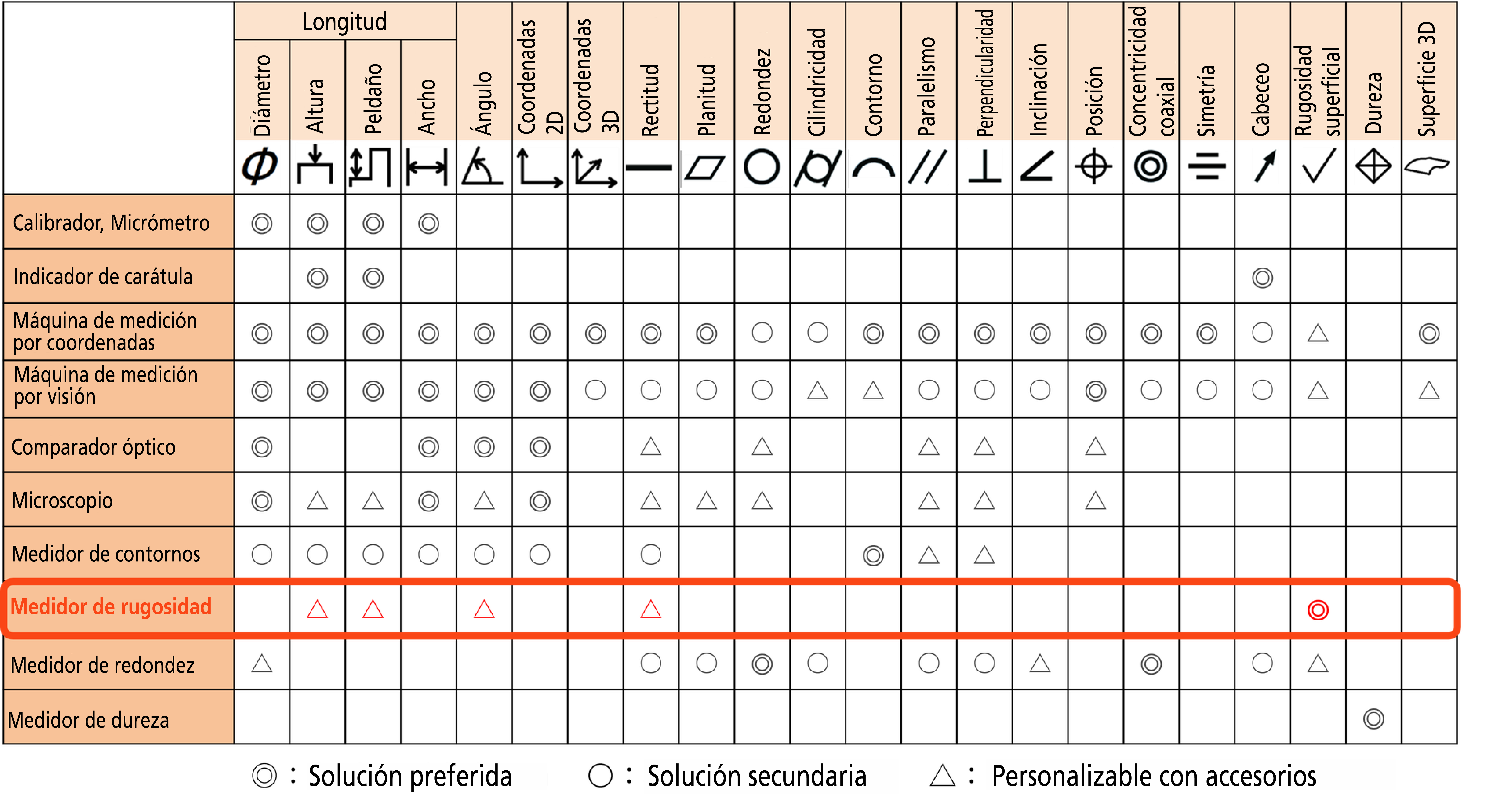

Capacidades de medición de los rugosímetros

Punto clave: Un rugosímetro también es capaz de medir microformas y detalles finos en la superficie.

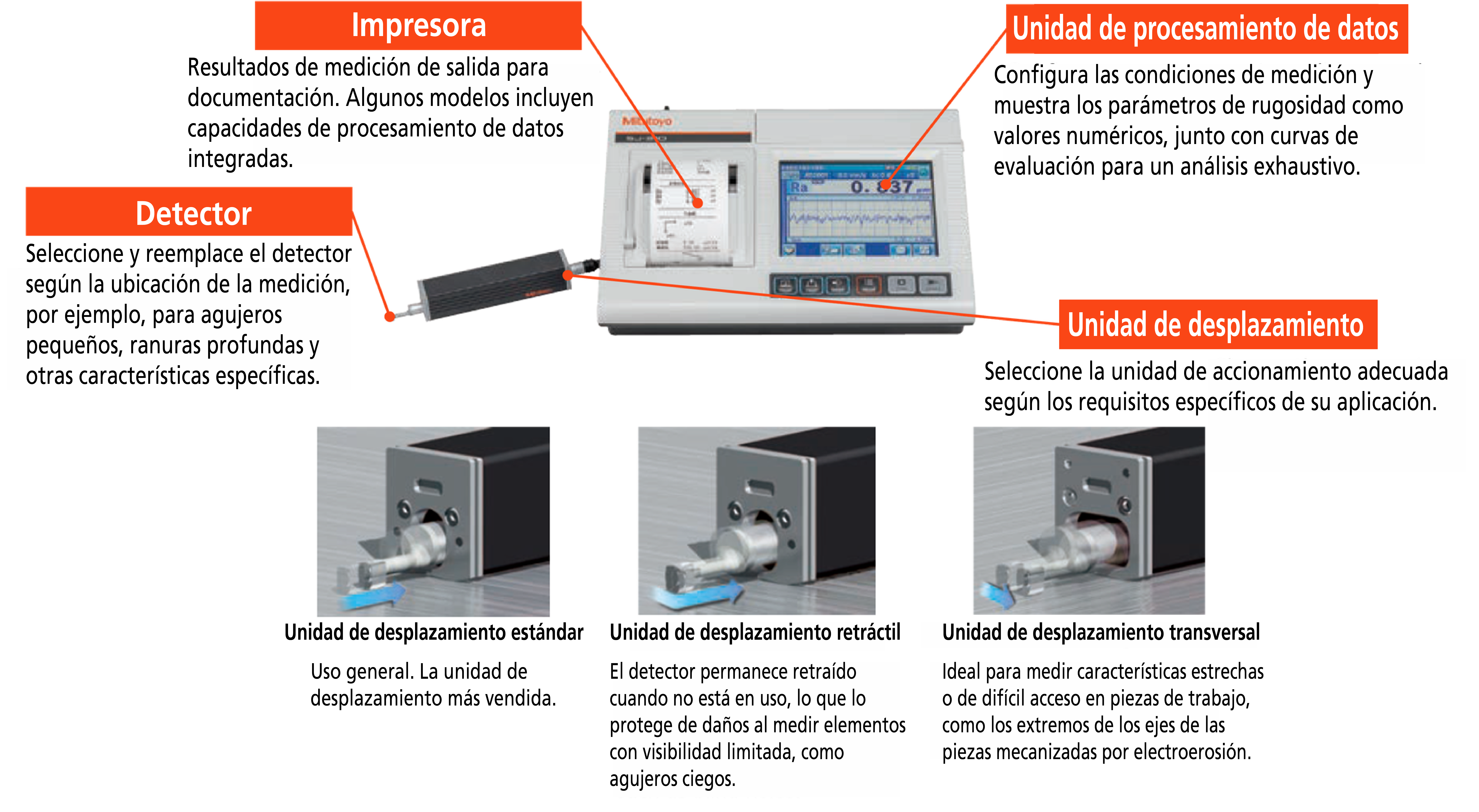

Configuración del sistema: modelos portátiles

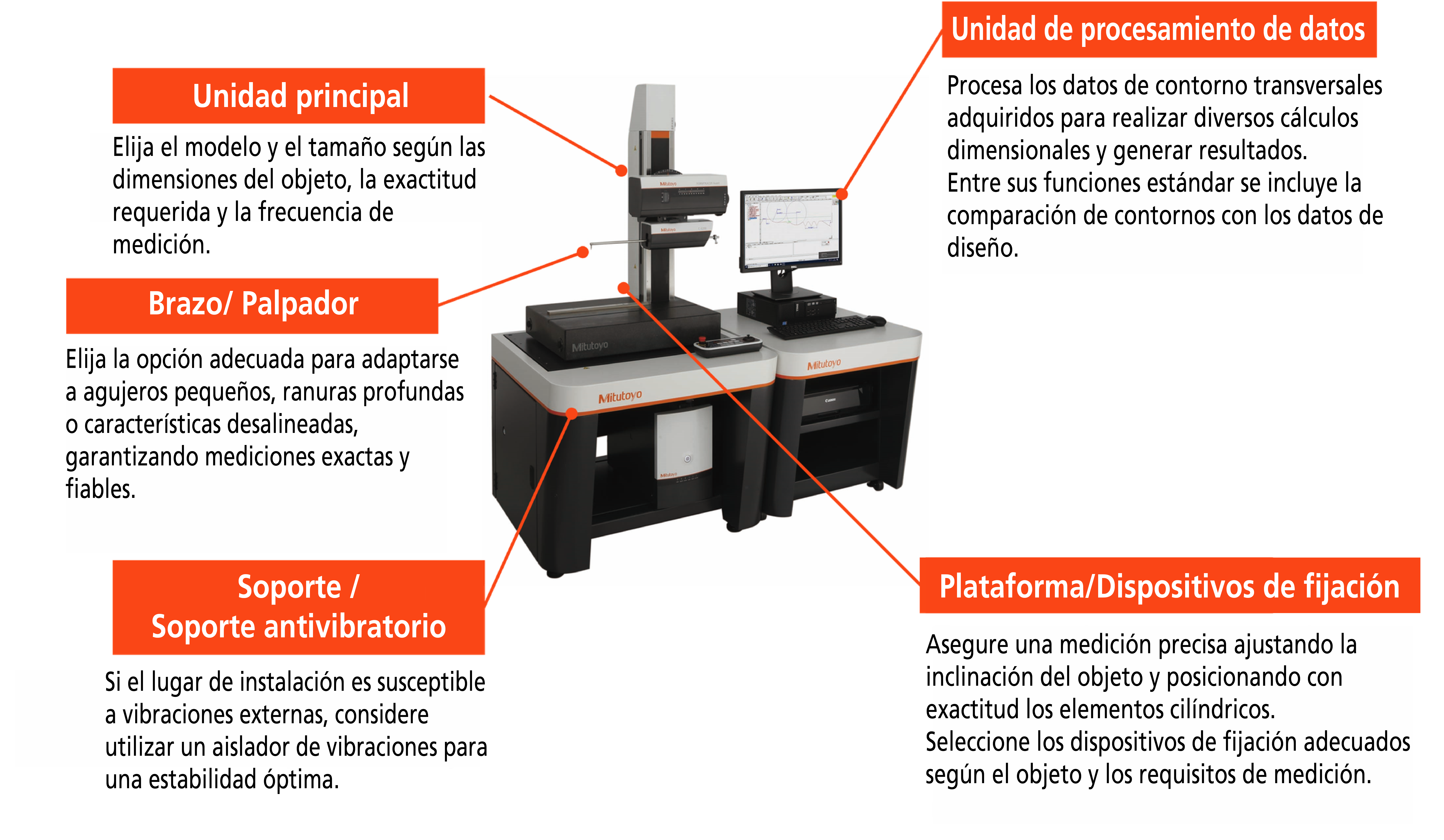

Configuración del sistema: modelos estacionarios

Beneficios de la implementación

• Capaz de medir y cuantificar propiedades de la superficie
  ・Es decir: rugosidad de la superficie, ondulación, calidad de apariencia, entre otros parámetros

• Capaz de evaluar con exactitud formas finas
  ・Es decir: paso, altura de rebaba, forma del rayado, entre otros.

• Capacidad para medir la rugosidad superficial de objetos grandes y pesados que no pueden montarse en una máquina de medición, gracias al uso de modelos portátiles.
  ・Por ejemplo: medición de la rugosidad mientras la pieza permanece sujeta en una máquina de procesamiento.
  ** Capacidad para medir la rugosidad de estructuras exteriores, como puentes.**

• Capacidad para medir automáticamente múltiples ubicaciones con precisión
  ・Permite realizar mediciones continuas en múltiples ubicaciones mediante la integración de platinas eléctricas.
  ** Capacidad para ejecutar mediciones continuas sin supervisión al integrarse con un dispositivo de transporte.**

Puntos a considerar al seleccionar un modelo

• ¿El modelo debe ser portátil o estacionario?

• Tamaño de la máquina de medición y especificaciones eléctricas
  ・Longitud de evaluación, altura de medición, tamaño de la platina.

• Características a evaluar

  　　・¿Es necesario medir la ondulación y la rectitud?

  　　・¿Necesitas evaluar forma fina?

  　　・¿Necesita medición sin contacto?

• ¿Se debe evaluar también el perfil?
  ・Algunos modelos son capaces de medir tanto la rugosidad como la forma del perfil utilizando una sola máquina.

• Entorno de instalación
  ・La vibración afecta los resultados de la medición. Podría ser necesario instalar una mesa de aislamiento de vibraciones.
