Propuesta de solución de Mitutoyo
Descripción general del instrumento de medición

¿Qué es una máquina de medición por visión?

• Un sistema de medición sin contacto que emplea tecnología de procesamiento de imágenes para detectar con exactitud los bordes de los objetos y realizar mediciones dimensionales altamente exactas.

• Las mediciones dentro del campo de visión se realizan de manera instantánea. Los objetos que exceden el área de una sola pantalla pueden medirse sin dificultad al integrar la información de movimiento de la platina de medición.

• La medición de altura también es posible gracias a la función de enfoque automático, que permite obtener resultados con alta exactitud.

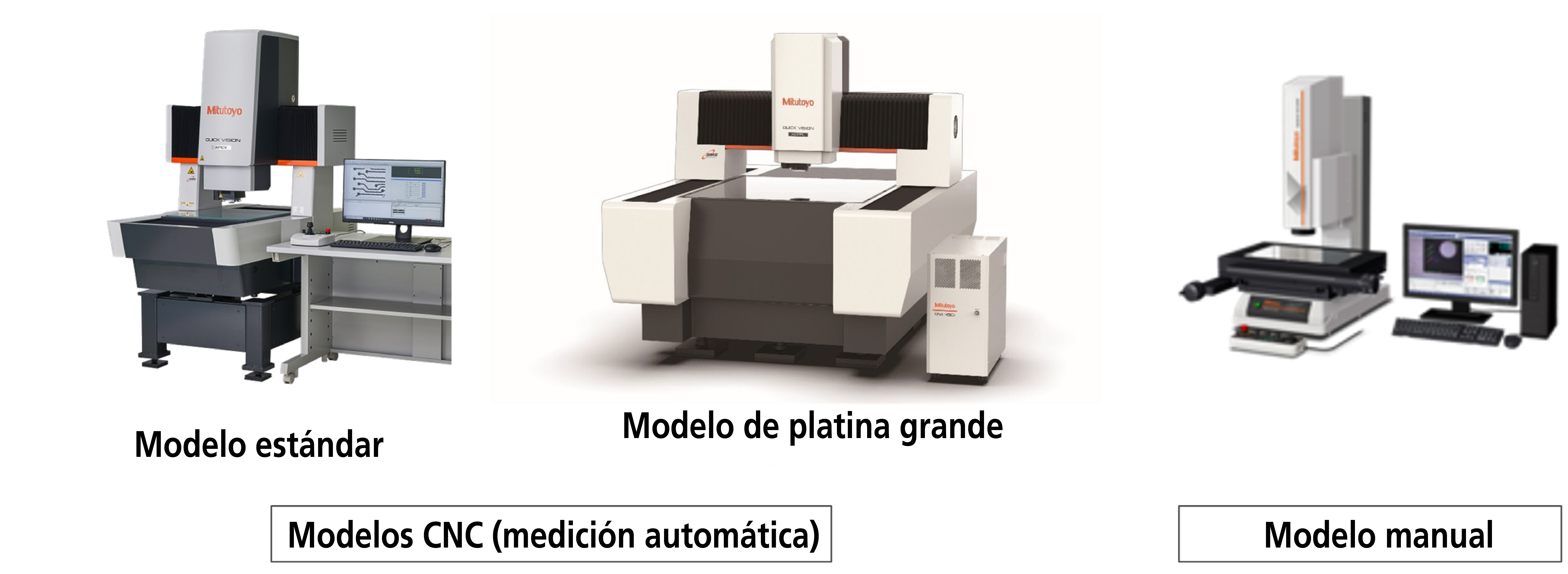

• Existen modelos automáticos diseñados para realizar mediciones totalmente automatizadas, así como modelos manuales que permiten el desplazamiento manual de la platina según las necesidades del operador.

Capacidades de medición de una máquina de medición por visión

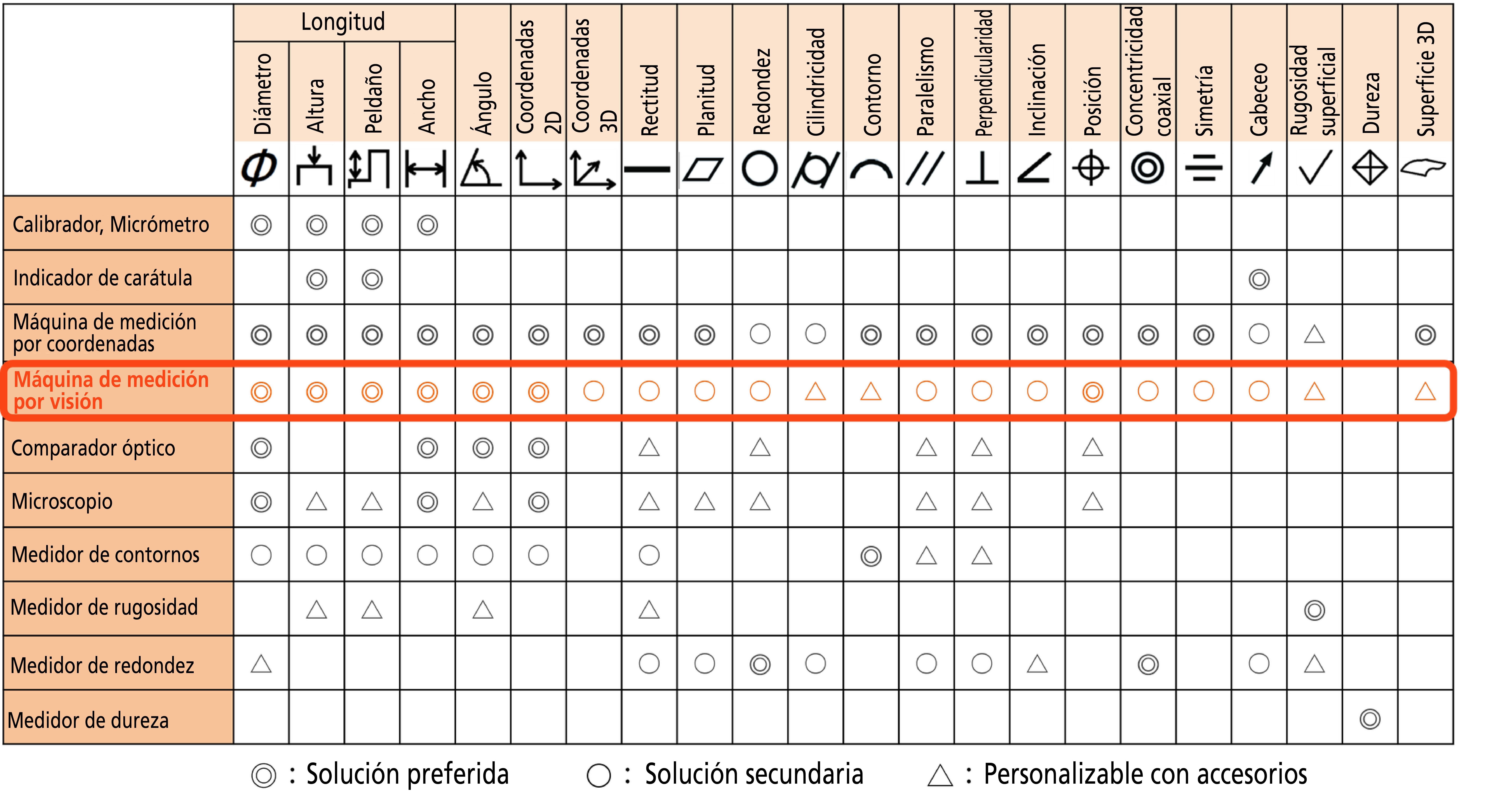

Punto clave: Una máquina de medición por visión puede realizar una amplia gama de mediciones con una sola máquina.

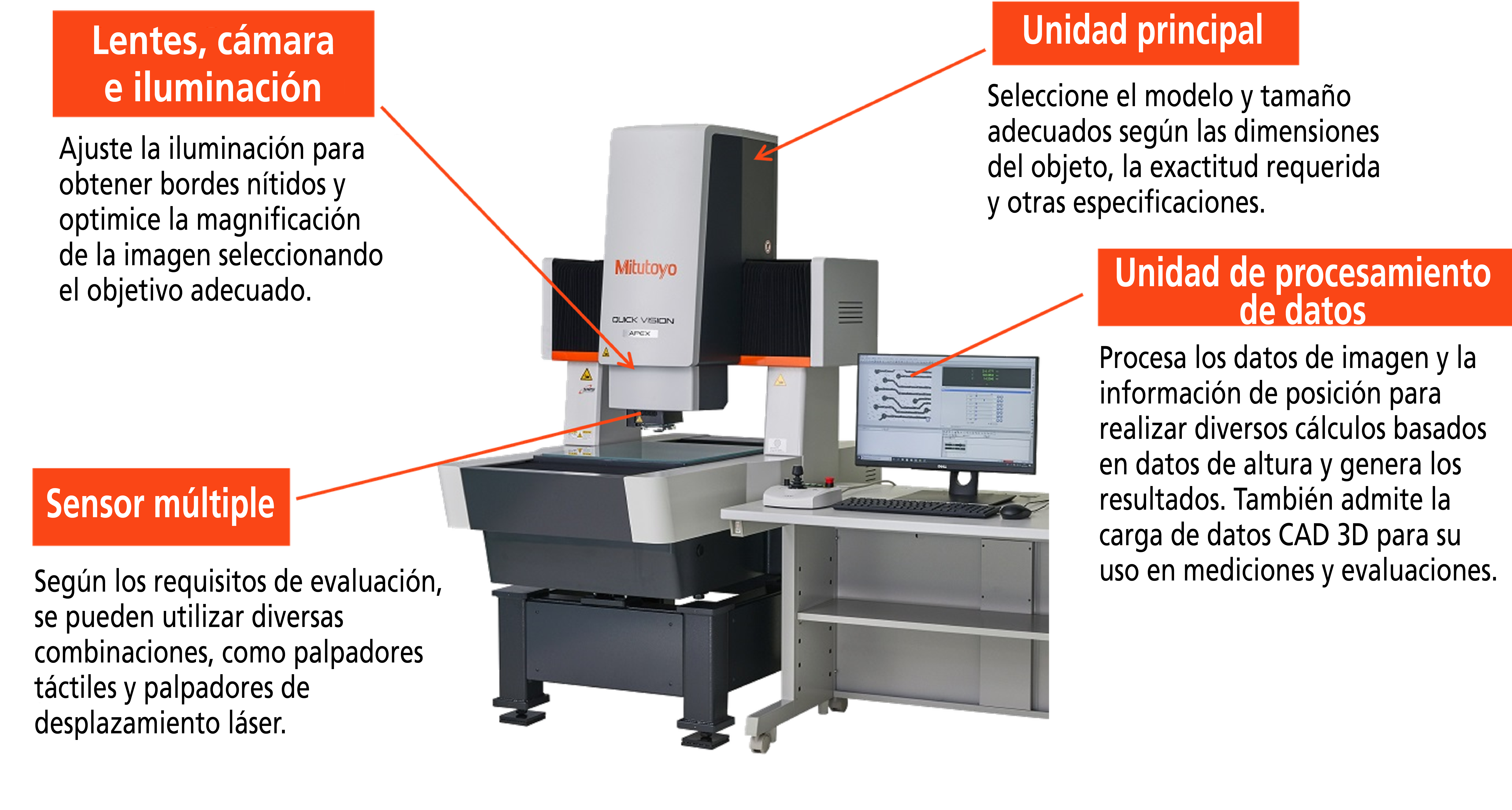

Configuración del sistema

Beneficios de la implementación

• Al ser un método sin contacto, permite medir materiales blandos y acceder a zonas intrincadas sin riesgo de deformación.
  ・No se deforma ni presenta marcas de medición ocasionadas por la fuerza aplicada durante el proceso.

• Minimiza los errores de medición individuales.
  ・La detección automática del punto de medición (borde) reduce significativamente la variabilidad entre operadores

• Fácil de operar por cualquier persona
  ・Gracias a la medición automática, los resultados permanecen consistentes sin importar el operador que realice el proceso (máquina de medición por visión CNC).
  ・Solo es necesario colocar la pieza en la posición predeterminada y ejecutar el programa para iniciar la medición (máquina de medición por visión CNC).

• También puede medir la altura
  • Como la exactitud en la medición de altura está garantizada, es posible medir las dimensiones de objetos tridimensionales con una sola máquina

• Mejora de la imagen corporativa
  ・Contribuye al desarrollo de un sistema avanzado y robusto de control de calidad.
  ・Incrementa la confianza externa al disminuir significativamente la tasa de defectos.

Puntos a tener en cuenta al seleccionar un modelo

• Tamaño de la pieza a medir

• Exactitud de la medición
  ・Confirme la exactitud de la medición sustituyendo la longitud de la medición en la fórmula descrita en el catálogo.
      es decir: error de medición Euxy,mpe =(2.0+4L/1000)μm             L=Longitud de medición (mm)
      Cuando la longitud deseada es de 200 mm...
      →Error de medición = (2,0+4×200/1000)=2,8 μm
  ・Nota: Es deseable una exactitud de medición de 1/5 o menos de la tolerancia requerida.

• Aumento para evaluación de imágenes

• Evaluación de elementos
  　Evaluación con Medición automática o manual, medición de alta velocidad, medición de forma fina, evaluación de forma tridimensional, etc.

• Opciones multisensor
  Tipo de contacto: palpador táctil, palpador microtáctil, palpador de escaneo
  Tipo sin contacto: sensor de desplazamiento láser, sensor de posición cromática, interferómetro de luz blanca

¿Necesita ayuda para resolver un problema de medición? ¡Contáctenos en cualquier momento!

Soluciones y aplicaciones relacionadas

Serie Quick Vision Pro -
Sistema de medición por visión CNC de uso general

La Quick Vision Pro ofrece un rendimiento excepcional gracias a sus modelos versátiles, equipados con palpadores de contacto y sensores de desplazamiento sin contacto. Esta combinación proporciona un soporte robusto y confiable para las crecientes exigencias de los entornos de producción modernos.

Serie Quick Vision Active - Sistema de medición por visión CNC (modelo básico)

Quick Vision Active ofrece una solución intuitiva para realizar mediciones que superan las capacidades de los microscopios y comparadores ópticos. Proporciona mediciones automatizadas, eficientes y de alta velocidad, mientras reduce significativamente el error humano.

Quick Image - Sistema de medición de visión manual
　

Quick Image es un sistema manual de medición por imágenes diseñado para facilitar inspecciones de envío de manera práctica y ágil. Con un solo clic, permite medir múltiples piezas directamente en pantalla gracias a sus avanzadas funciones de búsqueda de patrones, optimizando tiempo y exactitud.
