Propuesta de solución de Mitutoyo

Evaluación de dispositivos cerámicos

Los sustratos cerámicos se emplean ampliamente en aplicaciones industriales gracias a su excelente conductividad térmica, capacidad de disipación de calor y propiedades de aislamiento.

Sin embargo, durante procesos de fabricación como HTCC, LTCC y MLCC, la contracción de estos sustratos al apilar y cocer láminas verdes puede provocar desalineación en los patrones de cableado, representando un riesgo significativo para la calidad.

La máquina de medición por visión de Mitutoyo ofrece una solución confiable para el control de calidad, asegurando la detección temprana de productos defectuosos y evitando que avancen a etapas posteriores de producción.

Desafíos en la medición de sustratos cerámicos

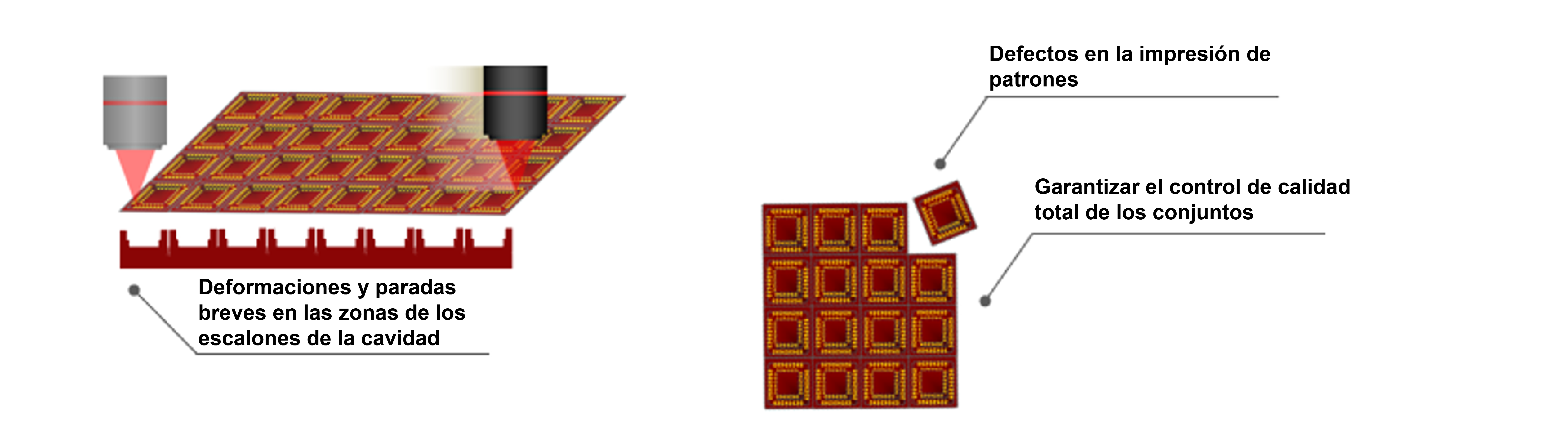

La deformación durante la cocción o la laminación a altas temperaturas, la desalineación por alargamiento o contracción, y los defectos en la impresión de patrones son problemas comunes en la fabricación.

¿Ha experimentado defectos por no ejecutar correctamente los procesos planificados?

A continuación, se presentan algunos problemas frecuentes que pueden solucionarse con Quick Vision Pro de Mitutoyo:

Problema 1: Lleva demasiado tiempo medir todas las matrices para garantizar una alta confiabilidad.

Problema 2: Lleva demasiado tiempo inspeccionar los tableros laminados de cerámica deformados y centrarse en sus cavidades.

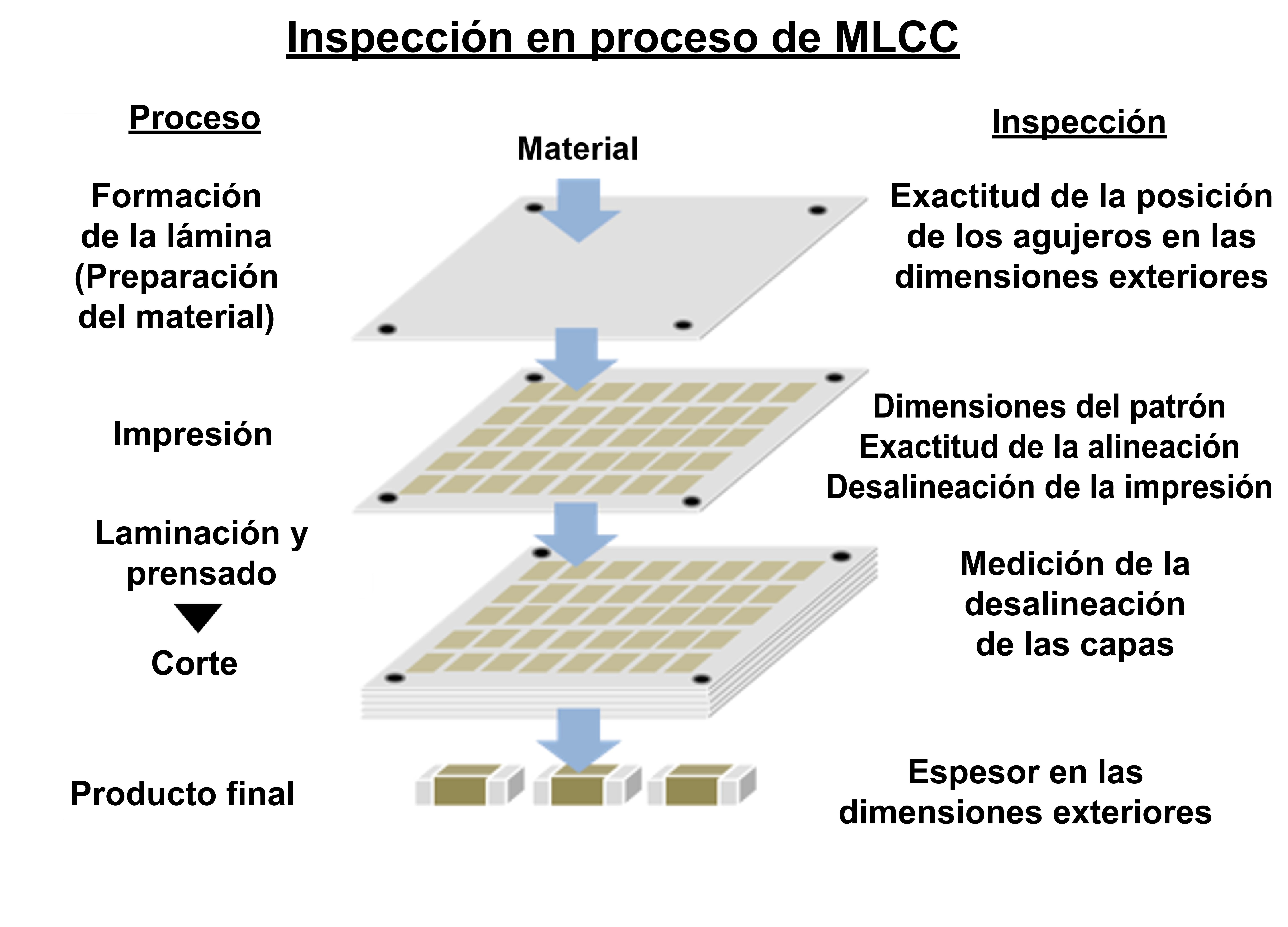

Problema 3: El rendimiento se está deteriorando debido a la miniaturización y la multicapa de los MLCC.

　Solución 1: Lograr una inspección completa del conjunto acortando el tiempo de medición.

Problema 1: Lleva demasiado tiempo medir todas las matrices para garantizar una alta confiabilidad.

A diferencia de las máquinas de visión CNC convencionales, la máquina de visión CNC Quick Vision Pro de Mitutoyo permite realizar mediciones continuas en movimiento.

Esto permite la inspección de todas las matrices, cumpliendo estrictos tiempos de ciclo.

La inspección de todas las matrices ayuda a reducir el costo de no transferir productos defectuosos al siguiente proceso y mejora la fiabilidad al reforzar el control de calidad.

　Solución 2: Elimine el tiempo de enfoque utilizando TAF (enfoque automático de seguimiento)

Problema 2: Lleva demasiado tiempo inspeccionar los tableros laminados de cerámica deformados y centrarse en sus cavidades.

"Quick Vision Pro" incorpora la función de enfoque automático de seguimiento (TAF), que permite que el enfoque siga al objeto medido, reduciendo considerablemente el tiempo de medición. Además, se reducen las pequeñas interrupciones por errores de detección causados por deformaciones, lo que permite a los inspectores concentrarse en otras tareas.

　Solución 3: Mejore el rendimiento fortaleciendo su inspección en proceso

Problema 3: El rendimiento se está deteriorando debido a la miniaturización y la multicapa de los MLCC.

Quick Vision Pro de alto rendimiento puede incorporar inspecciones puntuales en cada proceso sin reducir el tiempo total del ciclo.

Esto ayuda a mejorar el rendimiento al evitar que los productos defectuosos avancen al siguiente proceso.

¿Tiene un reto de medición? Estamos aquí para ayudarlo, contáctenos cuando lo necesite.

Soluciones y aplicaciones relacionadas

Serie Quick Vision Pro - Sistema de medición por visión CNC de uso general

La Quick Vision Pro ofrece un rendimiento excepcional gracias a sus modelos versátiles, que incorporan palpadores táctiles y sensores de desplazamiento sin contacto, brindando un soporte sólido para satisfacer mayores demandas de producción.

ULTRA Quick Vision: máquina de medición por visión CNC de altísima exactitud

ULTRA Quick Vision alcanza una exactitud de medición ultraalta de clase mundial (E1 xy = 0,25 + 2L/1000), lograda gracias a la eliminación y el control meticuloso de los factores de error.

Hyper Quick Vision Serie WLI - Sistema de medición 3D sin contacto

Hyper Quick Vision WLI combina medición por visión con interferometría de luz blanca, ofreciendo mediciones exactas de coordenadas sin contacto y análisis 3D a nivel nanométrico en una sola unidad. Es ideal para la producción en masa de micropatrones de próxima generación en dispositivos electrónicos
