Términos de medición

PMI



¿Qué es “PMI”?

• PMI (Product Manufacturing Information / Información de Fabricación del Producto)
  PMI incluye los materiales y otra información esencial necesarios para la fabricación de un producto, agregados directamente a un modelo CAD 3D (véase la Figura 1).
• Un modelo 3D que incorpora características estructurales, como dimensiones, notas, cantidades y otras anotaciones, se denomina modelo 3D (véase la Figura 1).



Figura 1

¿Por qué son esenciales los modelos CAD con PMI?



Compartir modelos CAD 3D integrados con información de fabricación de productos entre departamentos y proveedores ofrece beneficios clave:

• Comunicación clara de diseño y evaluación: Agregar detalles sobre la intención del diseño facilita una interacción más rápida y efectiva con los proveedores.
• Colaboración optimizada: El intercambio eficiente de información mejora la productividad, reduce costos y eleva la calidad del producto.
• Gestión fluida de la cadena de suministro: Facilita la coordinación y supervisión de procesos en cadenas de suministro globales.

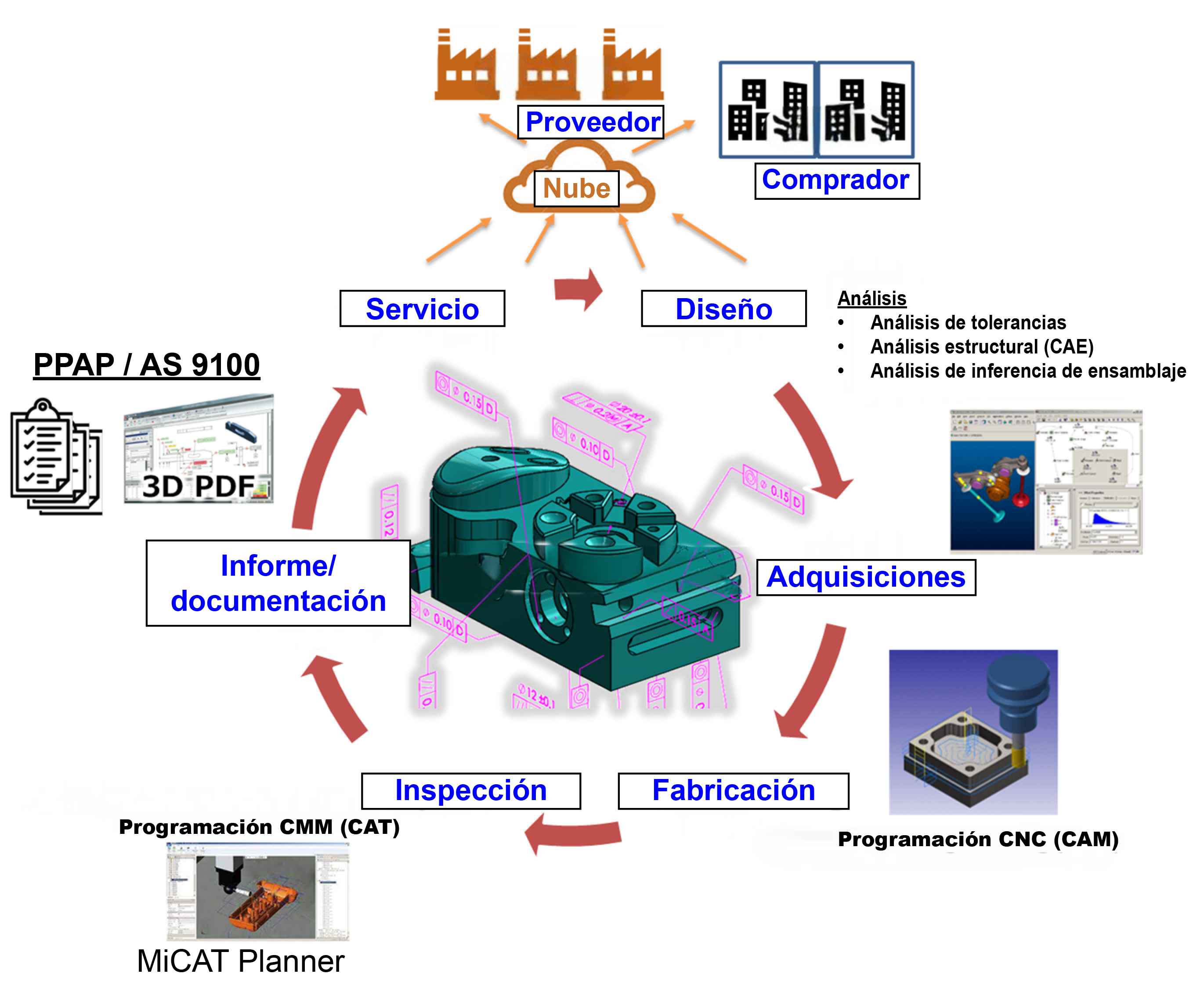

Figura 2

Empleo de modelos CAD con PMI para la medición

Los avances recientes en software, como MiCAT Planner de Mitutoyo, permiten la lectura automática de la información de tolerancia de modelos 3D con PMI.
Estas herramientas pueden determinar automáticamente las ubicaciones de características de medición y generar programas, especialmente para máquinas de medición por coordenadas 3D CNC (véase la Figura 3).



Ventajas de la implementación:



• Preparación previa de programas de medición: Los programas de medición pueden estar listos incluso antes de completar el primer producto, reduciendo significativamente el tiempo de preparación para la producción en masa.
• Automatización completa: La creación automatizada de programas disminuye drásticamente el tiempo de programación y simplifica el manejo de distintos tipos de productos.
• Optimización de mediciones: Los programas generados automáticamente optimizan la trayectoria de medición y los cambios de orientación del palpador, garantizando mediciones eficientes y exactas.





Figura 3

Nota: Las capturas de pantalla mostradas corresponden a la versión japonesa de MiCAT Planner.
Si desea acceder a la versión en inglés o español, contáctenos a través del siguiente botón.





¿Tiene un reto de medición? Estamos aquí para ayudarlo, contáctenos cuando lo necesite.
