Términos de medición

Distancia de trabajo

¿Qué es “Distancia de Trabajo”?

• La distancia de trabajo es la distancia entre la superficie superior de una muestra y la punta del objetivo cuando la muestra está enfocada.

• Este es un parámetro crítico al observar con instrumentos ópticos, como microscopios (Figura 1).

• También llamado WD (Working Distance).

• En general, cuanto mayor sea el aumento de la lente del objetivo, menor será la distancia de trabajo.

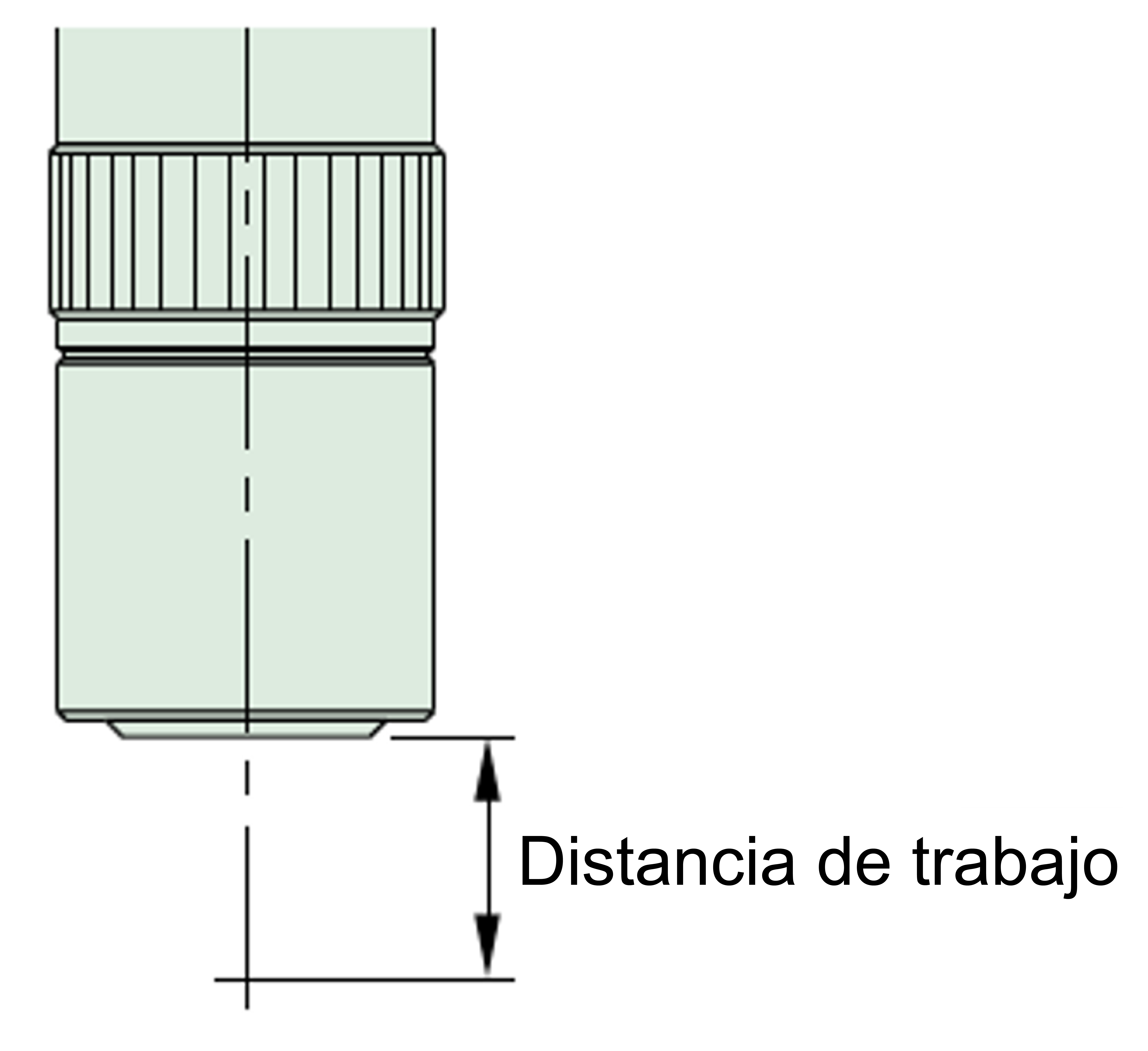

Figura 1

El impacto de la distancia de trabajo

Los dispositivos ópticos con una gran distancia de trabajo ofrecen ventajas clave, entre ellas:

• Permite la observación eficaz de superficies de muestras con escalones o fondos de orificios (Figura 2).

• Mejora la operatividad al proporcionar un espacio de trabajo más amplio (Figura 3).

• Reduce el riesgo de colisiones accidentales durante el enfoque, protegiendo tanto la muestra como el instrumento.

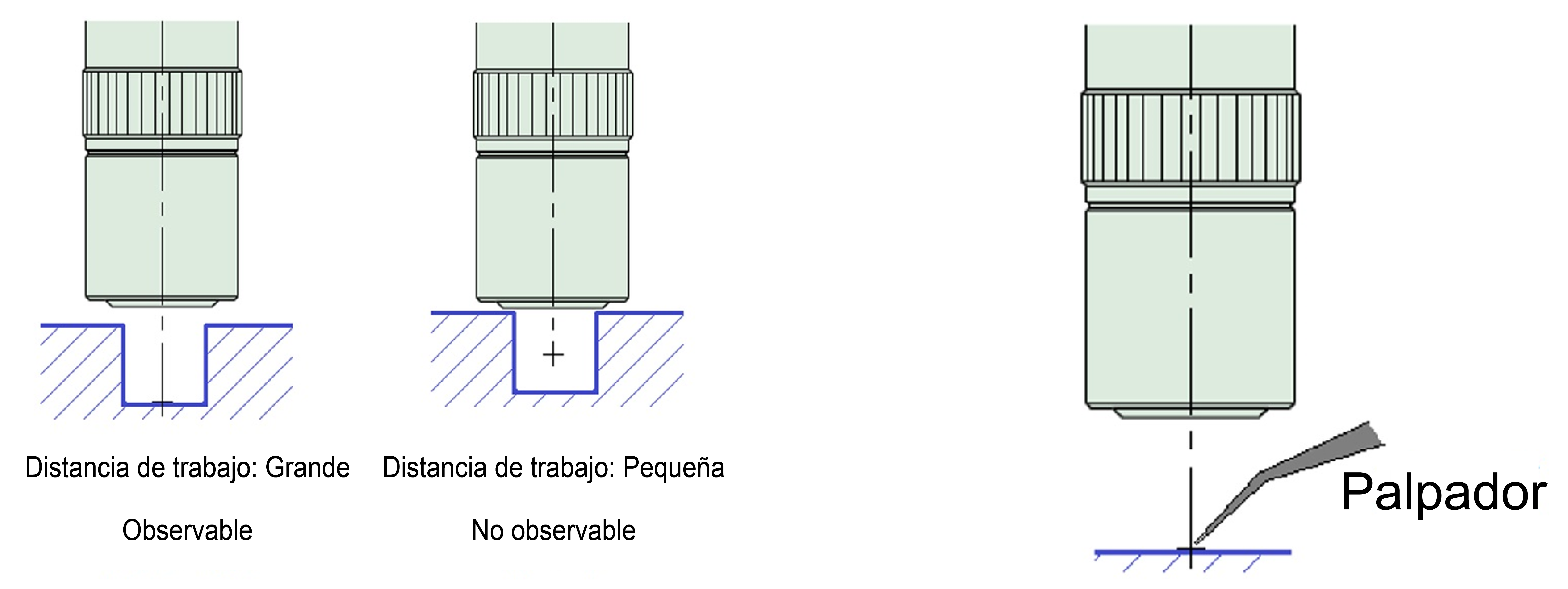

Figura 2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Figura 3
