Propuesta de solución de Mitutoyo

¿Ha considerado medir formas diminutas que antes eran inalcanzables con una máquina de medición por coordenadas?

　- Máquina de medición por visión equipada con palpador de escaneo　Sistema de Visión MiSCAN

La tecnología de microfabricación ha avanzado rápidamente en los últimos años, impulsada por innovaciones en la electrificación automotriz y sistemas de detección esenciales para la conducción autónoma.

¿Se enfrenta a desafíos a la hora de evaluar la microfabricación a pesar de haber creado prototipos con éxito?

Mitutoyo ofrece soluciones personalizadas para abordar estos desafíos.

Desafíos:

• Falta de estiletes adecuados para la medición, deformación de la forma durante la inspección de fracturas y ausencia de una máquina de evaluación de microformas dedicada.

• La necesidad de evaluar productos de resina moldeados con exactitud sin deformación causada por la presión de contacto del lápiz.

• El deseo de obtener de manera eficiente datos de nubes de puntos más finos para lograr una correspondencia de perfiles exacta entre los valores de diseño y las piezas de trabajo.

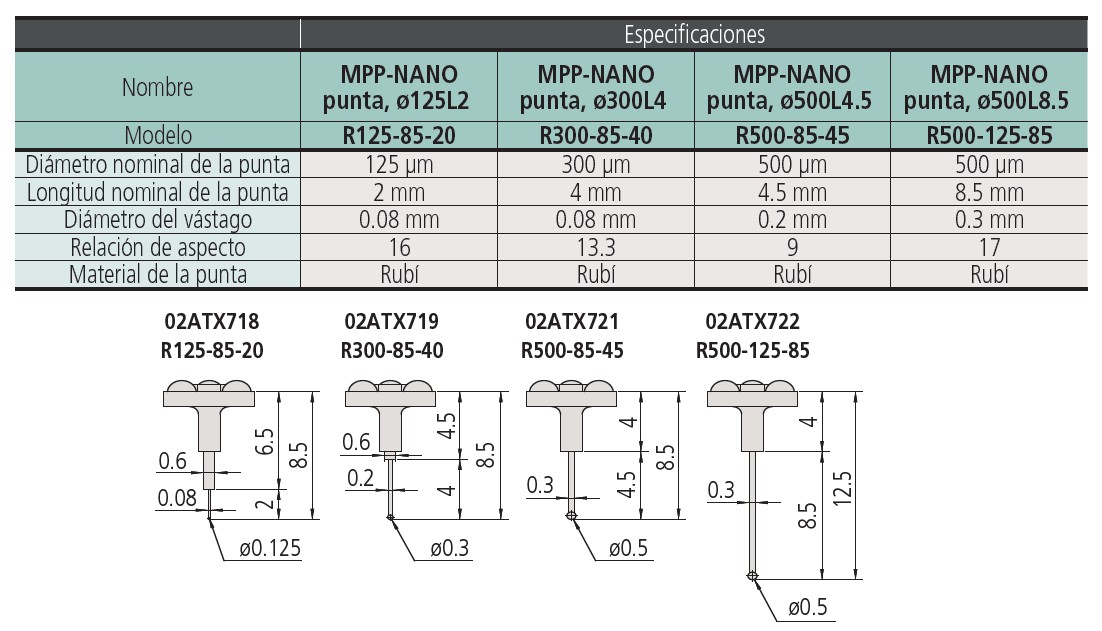

Evaluación de microfabricación con un diámetro mínimo de aguja de 0,125 mm

Las máquinas de medición por coordenadas tradicionales, con un diámetro mínimo de palpador de 0,5 mm, suelen tener dificultades para evaluar la microfabricación. ¿Es este un reto para usted en sus mediciones de exactitud?

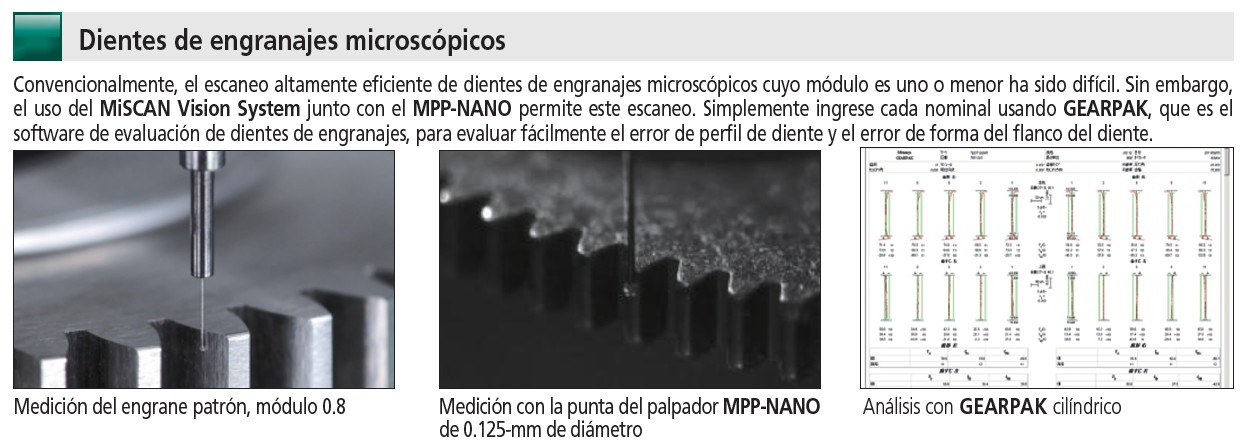

El sistema de visión MiSCAN ofrece una solución con su microaguja, con un diámetro de tan solo 0,125 mm. Esta innovación permite la medición eficiente por escaneo de microfabricación, como microengranes de exactitud con un tamaño de módulo de 1 o menos, que anteriormente eran difíciles de evaluar.

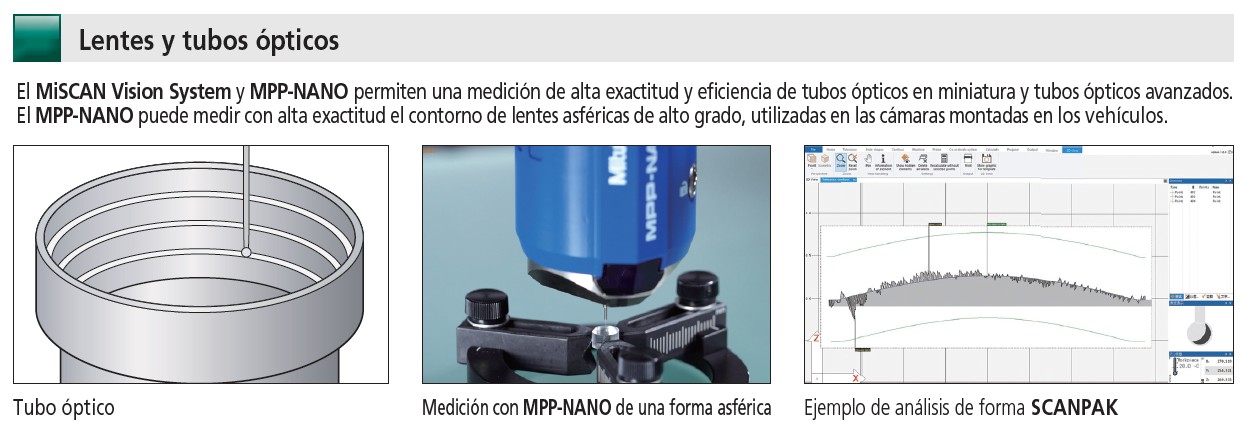

Además, el sistema de visión MiSCAN funciona con una exactitud de contacto ultrabaja, de aproximadamente 1 mN o menos. Esto permite la medición exacta de piezas moldeadas de resina delicadas, como los cuerpos de las lentes, con una deformación mínima causada por la presión de contacto. Experimente un nuevo nivel de exactitud y eficiencia en la evaluación de la microfabricación.

Aplicaciones del sistema de visión MiSCAN

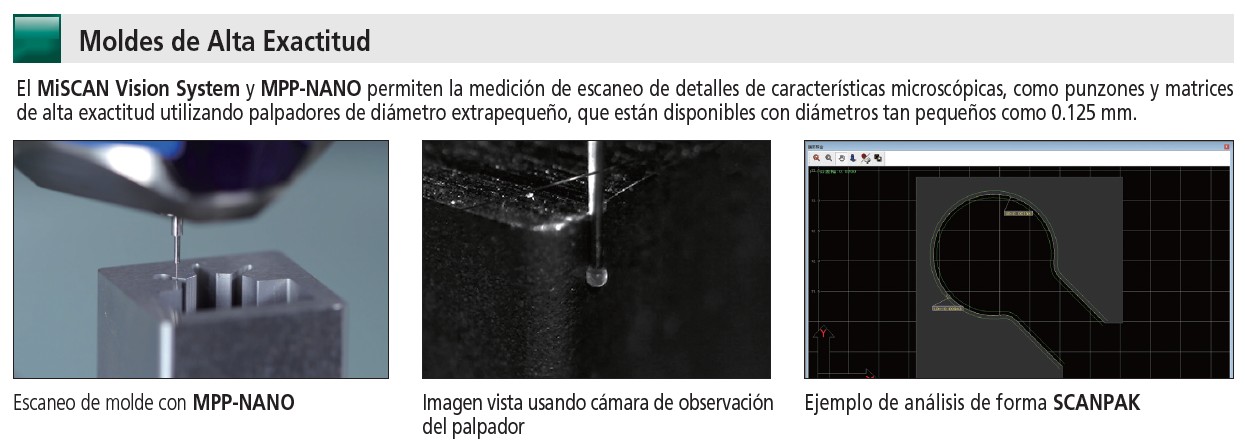

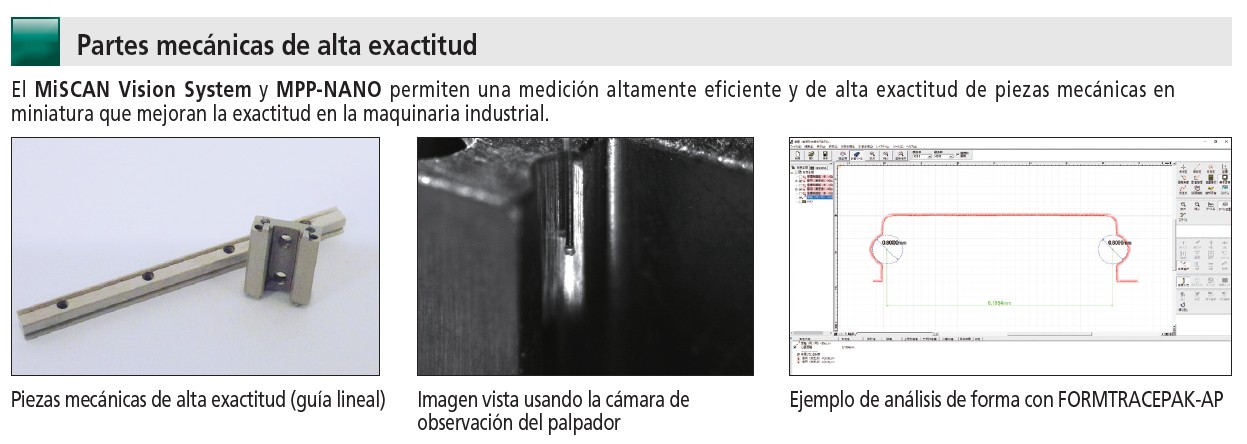

Es ideal para determinar las condiciones de procesamiento durante el desarrollo de prototipos de engranes finos de exactitud, lentes, barriles de lentes, moldes de exactitud y piezas mecánicas de exactitud.

Logre más con el sistema de visión MiSCAN con un palpador ultrapequeño

¿Tiene un reto de medición? Estamos aquí para ayudarlo, contáctenos cuando lo necesite.
