Propuesta de solución de Mitutoyo

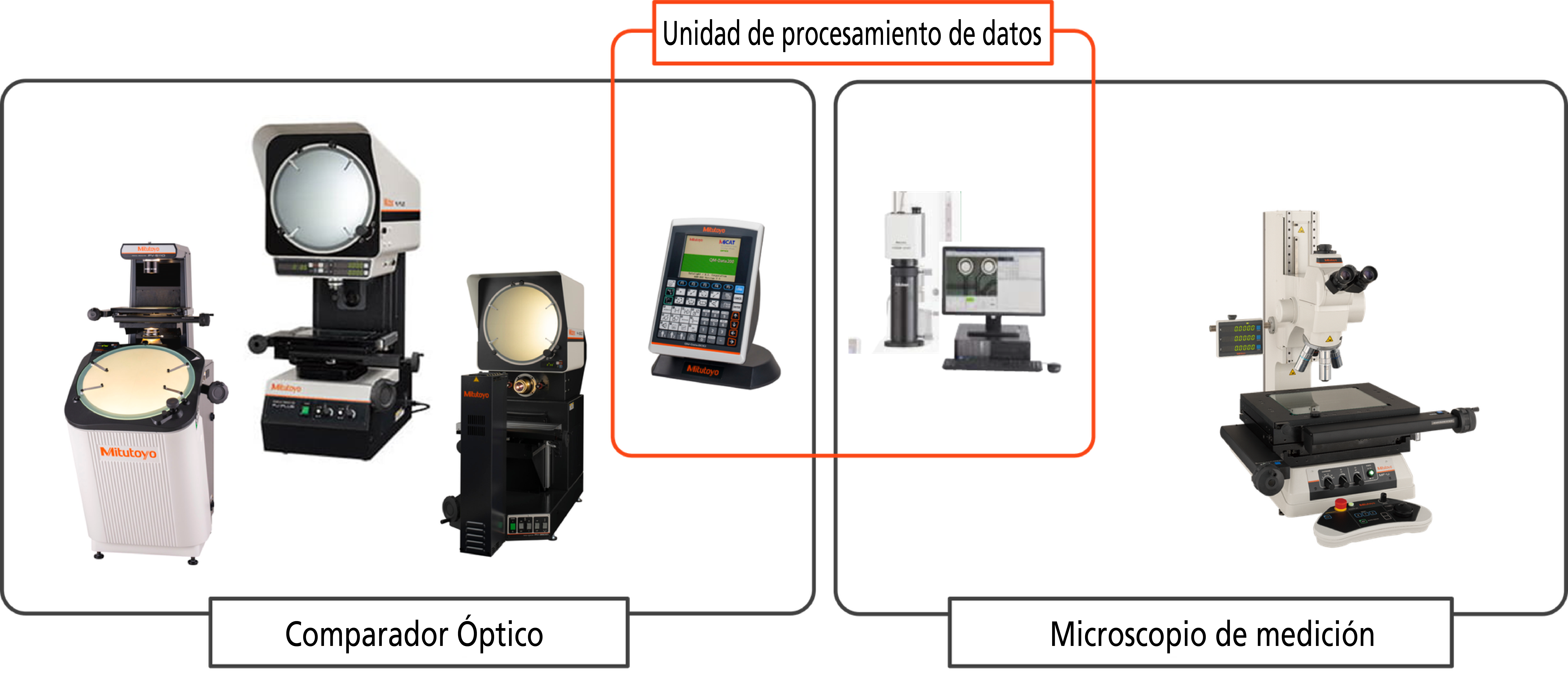

Descripción general del instrumento de medición

¿Qué es un instrumento de medición óptico?

• Un instrumento óptico amplía objetos pequeños mediante una lente, permitiendo observar la imagen aumentada a través de una pantalla circular, un ocular o una pantalla digital. Estos instrumentos están diseñados para la inspección, medición y análisis detallado de características o componentes de tamaño reducido, e incluyen sistemas como comparadores ópticos y microscopios.

• Al combinar observaciones ópticas con un sistema de coordenadas cartesianas, es posible determinar dimensiones con alta exactitud mediante la medición de puntos, líneas, círculos y elementos planos sobre una superficie plana.

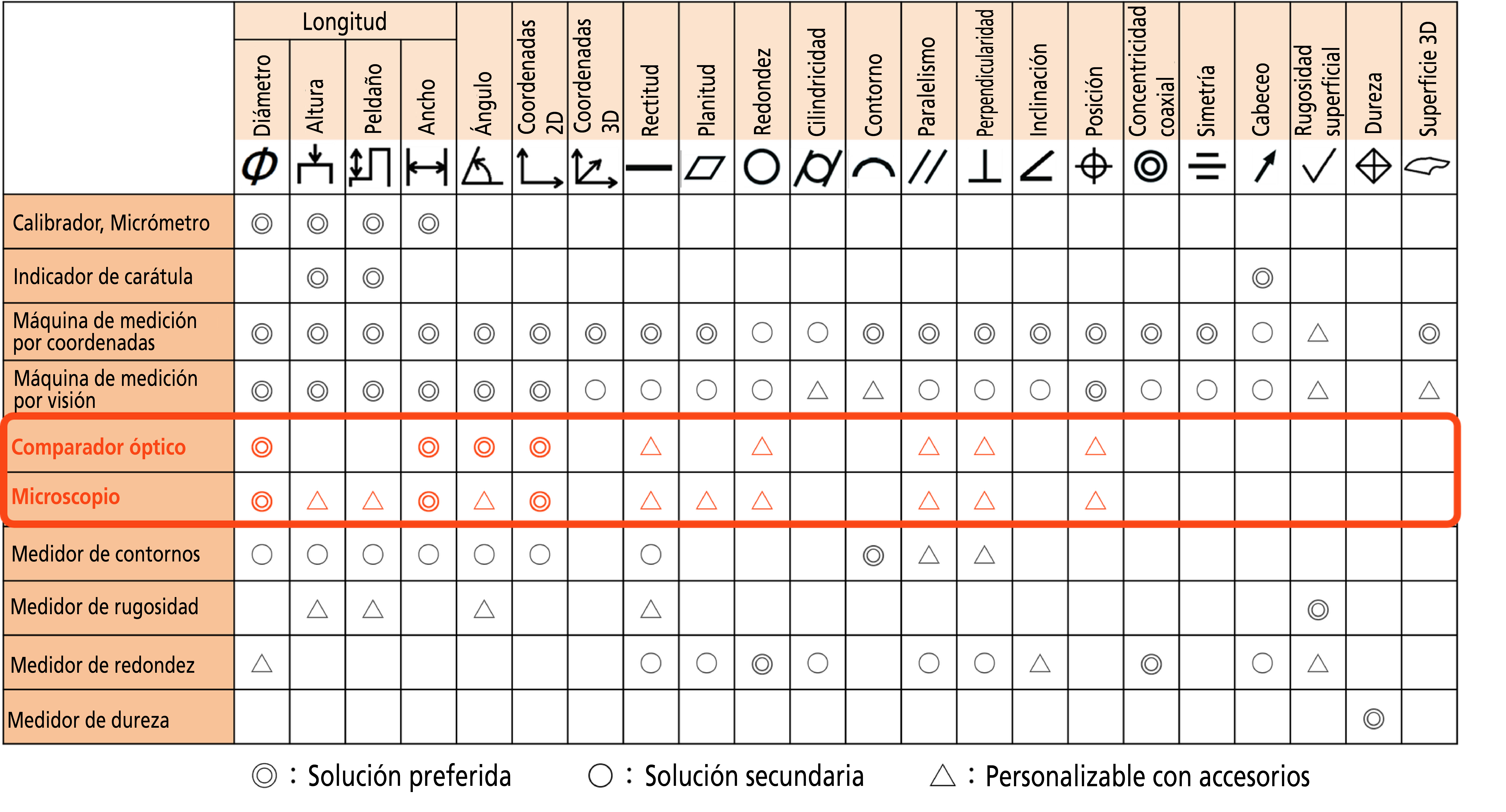

Capacidades de medición de un instrumento de medición óptico

Punto clave: Se pueden realizar cálculos complejos combinando observaciones ópticas con cartesianas.

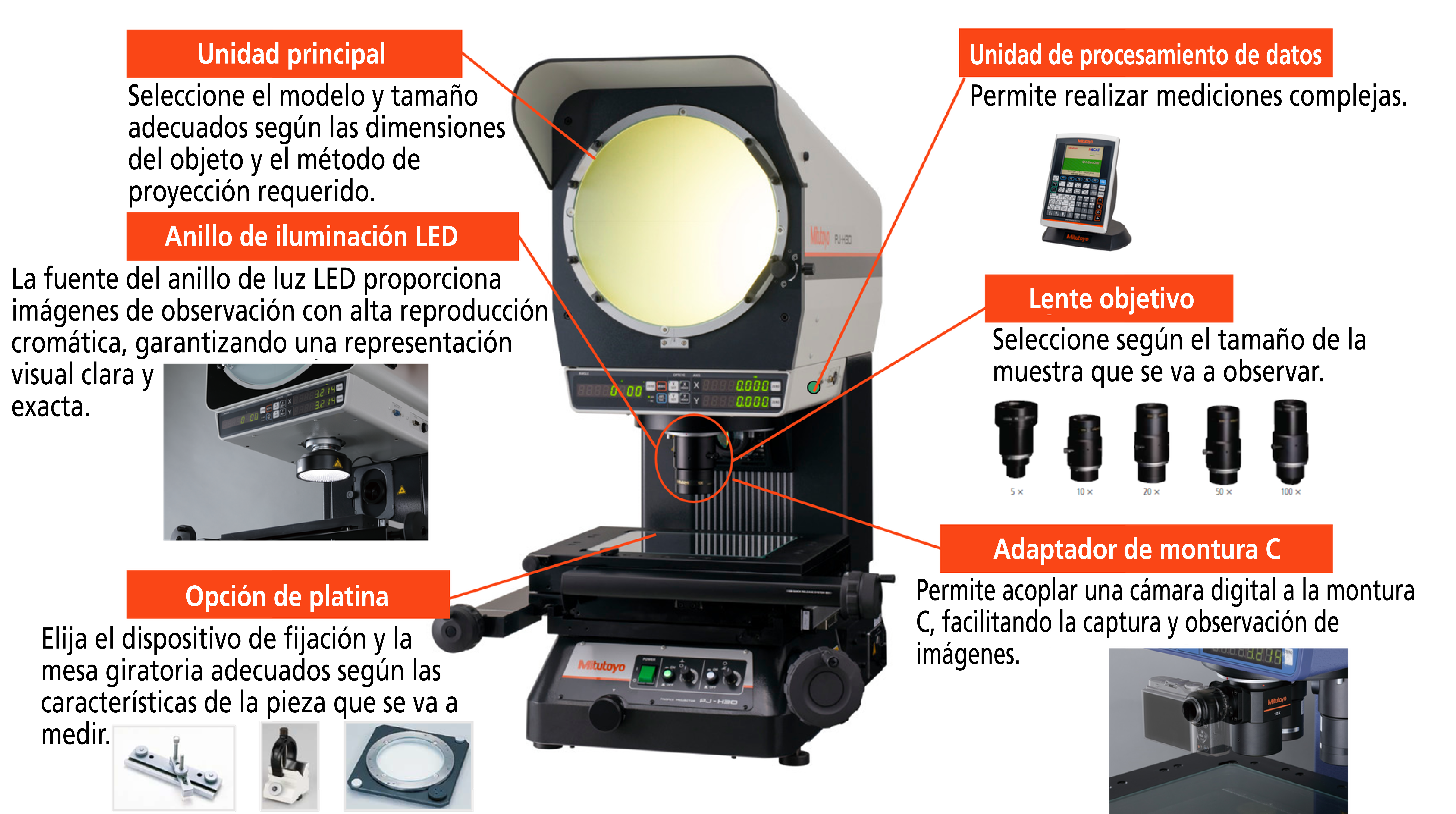

Configuración del sistema: Comparador óptico

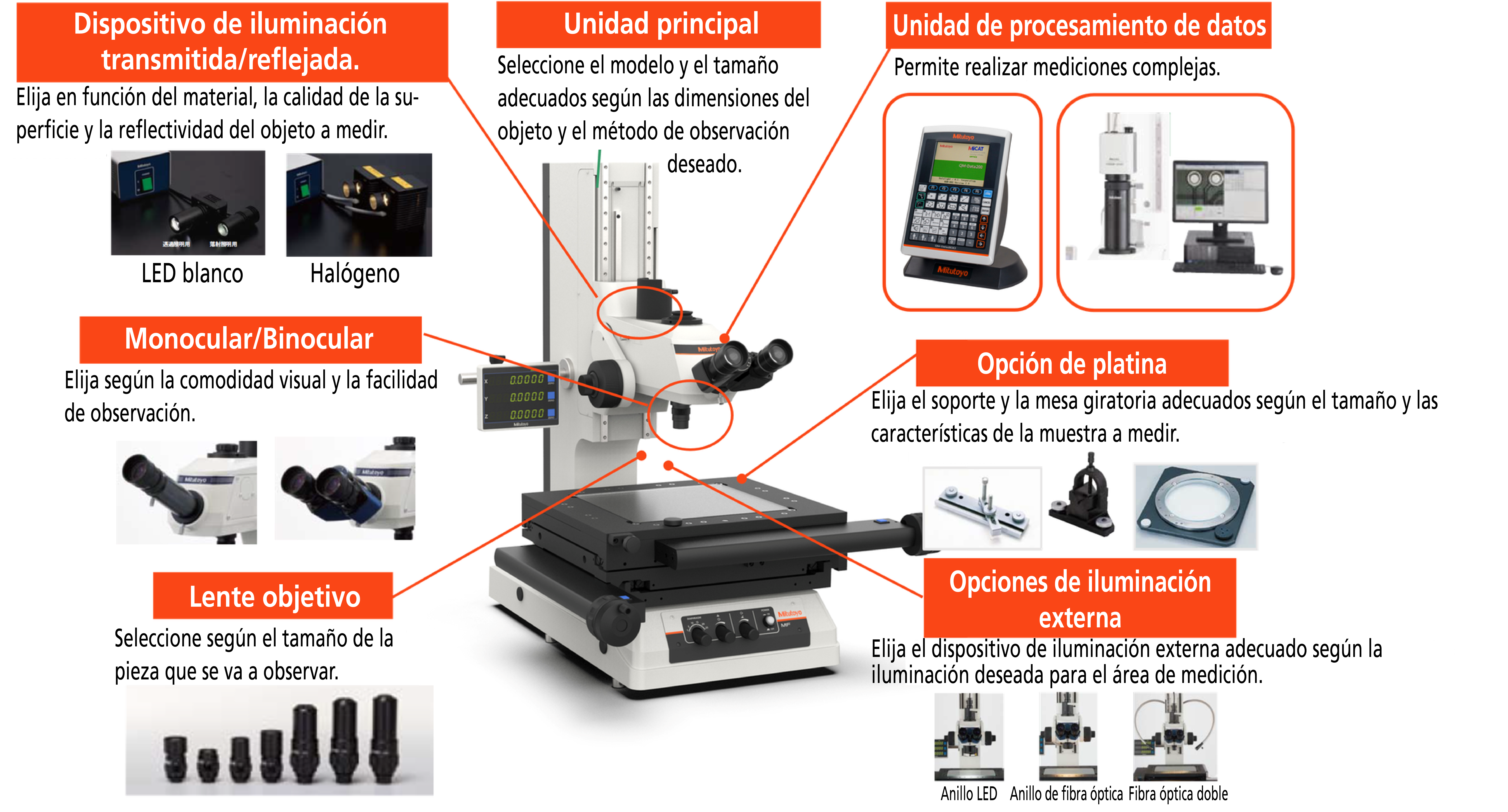

Configuración del sistema: Microscopio

Beneficios de la implementación

• Al ser un método sin contacto, permite medir materiales blandos y acceder a zonas intrincadas sin riesgo de deformación.
  ・No se deforma ni presenta marcas de medición ocasionadas por la fuerza aplicada durante el proceso.

• La imagen ampliada puede ser observada y verificada visualmente por varias personas de manera simultánea.

  ・Mediante el uso de un comparador óptico equipado con una pantalla de gran tamaño.
  ・A través de un microscopio con interfaz compatible para cámara digital, que permite visualizar la imagen en la pantalla de una computadora.

• Fácil de operar por cualquier persona.
  ・La imagen ampliada se obtiene mediante una operación intuitiva y fácil de usar.
  ・La forma del contorno puede evaluarse fácilmente comparándola con una superposición de la pieza o mediante una comparación DXF en el software.

• Se pueden realizar diversas mediciones dimensionales al combinar observaciones ópticas con un sistema de coordenadas cartesianas.
  ・Dimensiones: mediciones diagonales, distancias de paso, ángulos y otros parámetros dimensionales.
  ・Tolerancias geométricas: evaluación de posicionamiento y otras características geométricas.

• Una solución de inspección rentable, con la versatilidad necesaria para manejar una amplia variedad de productos.

Puntos a considerar al seleccionar un modelo

• Sistema de proyección (Comparador óptico)

• Sistema de observación (Microscopio de medición)
  ・Campo claro, campo oscuro, polarización, observación por interferencia diferencial

• Tamaño de la máquina y capacidad de carga


• Aumento de proyección (aumento de la lente del objetivo) (comparador óptico)

• Aumento de observación (lente objetivo y lente ocular) （Microscopio de medición）


• Disponibilidad de conexión a equipos de análisis de datos (PC, procesador de datos)
