Propuesta de solución de Mitutoyo
¿Está usted satisfecho con el desempeño de su actual máquina de medición de redondez?
　- Máquina de medición de redondez　Serie RA-2200

La redondez es cada vez más vital para garantizar la eficiencia, el funcionamiento silencioso y la hermeticidad de objetos giratorios y piezas deslizantes.



¿Tiene dificultades con la medición de redondez?

Mitutoyo ofrece soluciones a medida para superar estos desafíos, permitiéndole mantener sus métodos de medición actuales mientras asegura resultados con alta exactitud.

Desafíos:

• Se pueden producir errores individuales durante el centrado y la nivelación.

• La preparación para medir piezas que no se pueden sujetar consume mucho tiempo.

• Desarrollar procedimientos de medición representa un desafío y limita el número de personas que pueden operar la máquina de manera eficaz.



Reducción de errores en el centrado y la alineación horizontal

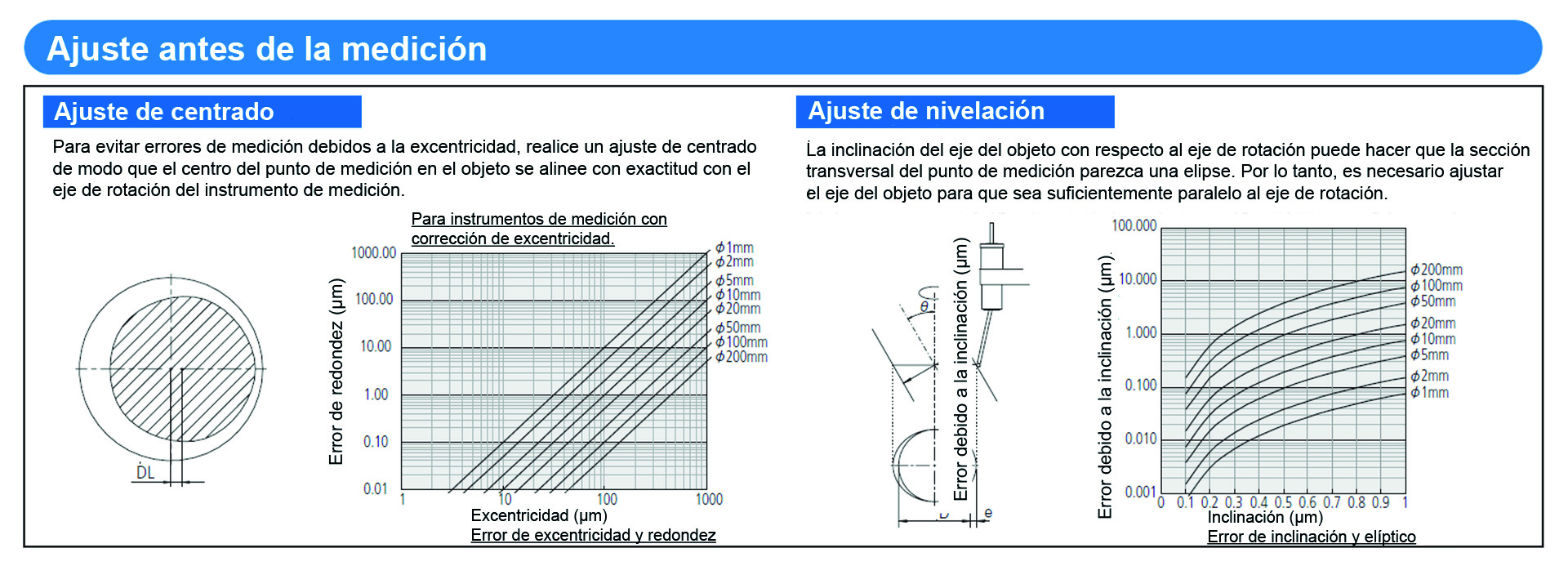

Cuando el centrado y la alineación horizontal de una máquina de medición de redondez no se ajustan correctamente, los errores aumentan considerablemente, afectando la exactitud de la medición. ¿Experimenta errores durante estos ajustes?

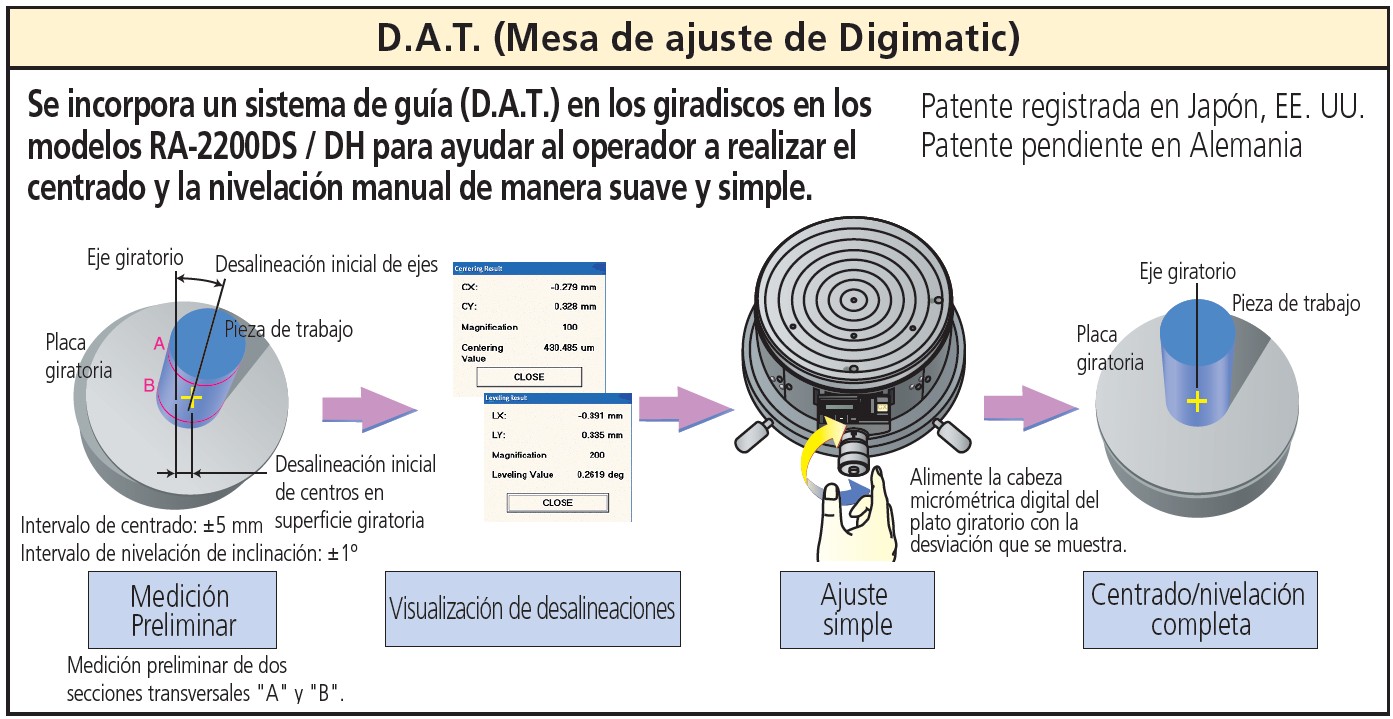

Con la nueva máquina de medición de redondez, el centrado y la alineación horizontal se pueden realizar fácilmente girando la cabeza micrométrica según las instrucciones. Esta innovación reduce los errores individuales y minimiza el tiempo y esfuerzo necesarios para los ajustes.





Los ajustes insuficientes pueden afectar de manera significativa la exactitud de la medición.





La asistencia en el centrado y la alineación horizontal minimiza los errores individuales y disminuye los costos de mano de obra.

Reducción del tiempo de ciclo para la preparación de mediciones

¿Tiene dificultades para centrar y preparar piezas grandes o blandas que no se pueden sujetar, prolongando los tiempos de configuración?

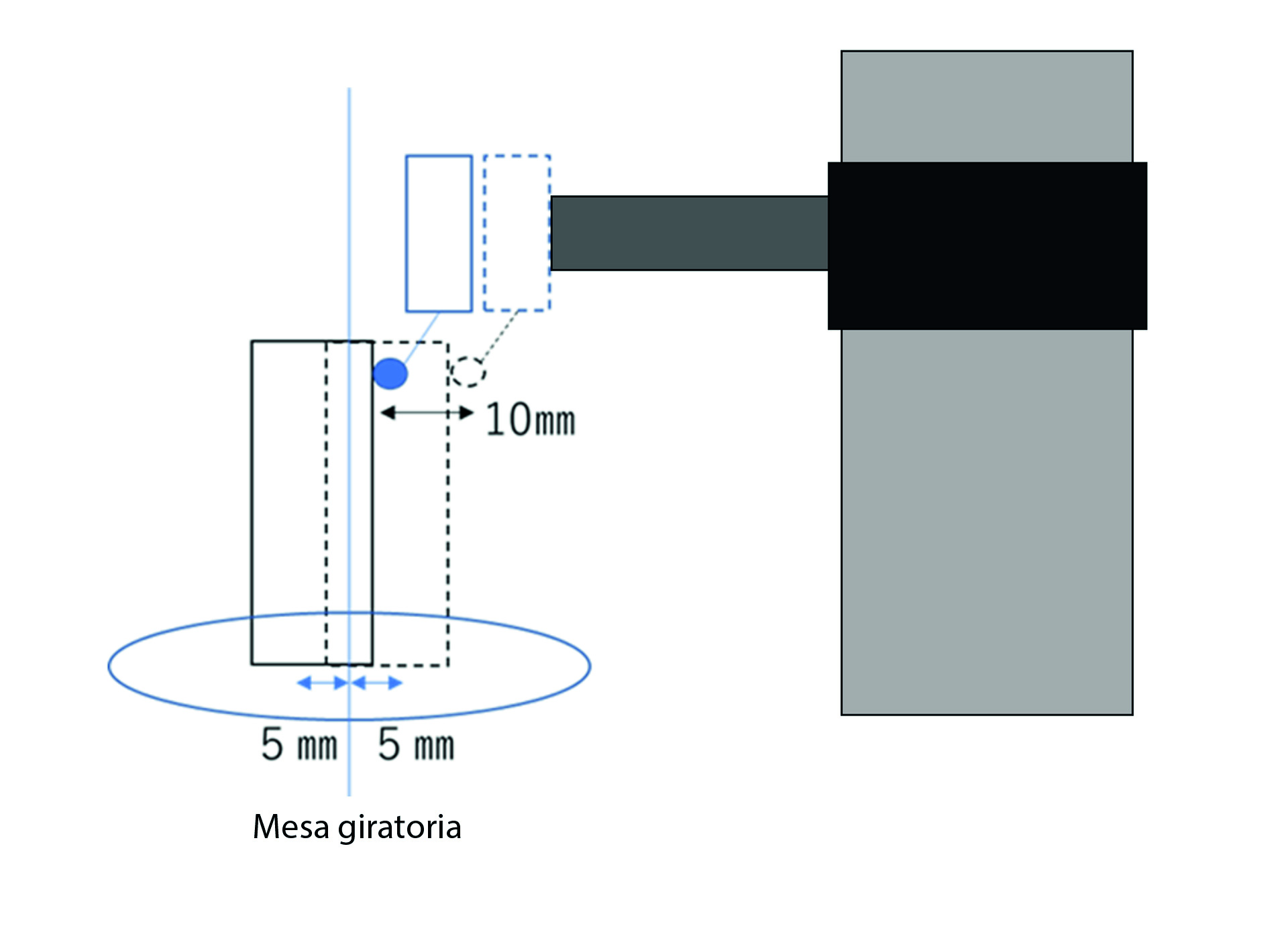

Con un intervalo de seguimiento del eje X de 10 mm, es posible centrar y alinear horizontalmente incluso con un desplazamiento significativo.

Esta capacidad reduce drásticamente el tiempo de preparación de la medición, mejorando la eficiencia general y asegurando mediciones con alta exactitud.



Inicie la medición con ajustes aproximados y reduzca significativamente el tiempo de preparación.

Cree programass de medición de manera sencilla.

¿Le resulta complicado crear un programa de medición, limitando la realización de inspecciones a solo unas pocas personas capacitadas?

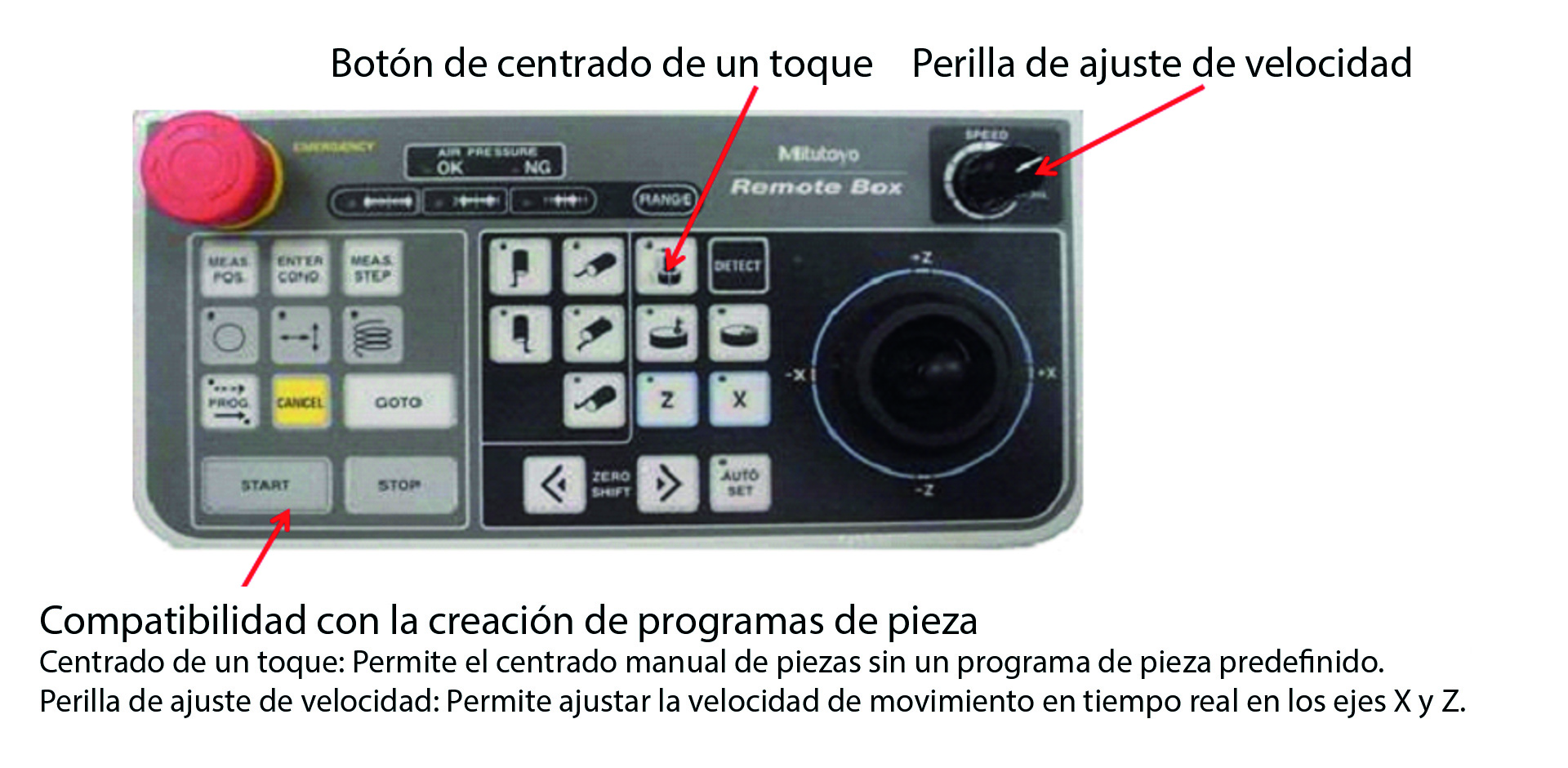

Con la nueva máquina de medición de redondez, los programas se pueden crear fácilmente mediante un joystick intuitivo.

Esta solución permite que cualquier persona genere programas de medición sin dificultad, eliminando restricciones y asegurando resultados con alta exactitud.





Cualquiera puede crear fácilmente un programa de medición con un joystick

Presentamos las últimas funciones: adaptación de tolerancia armónica y análisis de velocidad

Con el auge de la tecnología de vehículos eléctricos, la industria de los rodamientos enfrenta una creciente demanda de mayor velocidad y capacidad de respuesta. Sin embargo, problemas como el agarrotamiento y la fusión causados por la generación de calor interno se han convertido en preocupaciones críticas.



¿Tiene dificultades para evaluar eficazmente la superficie de deslizamiento de los rodamientos?

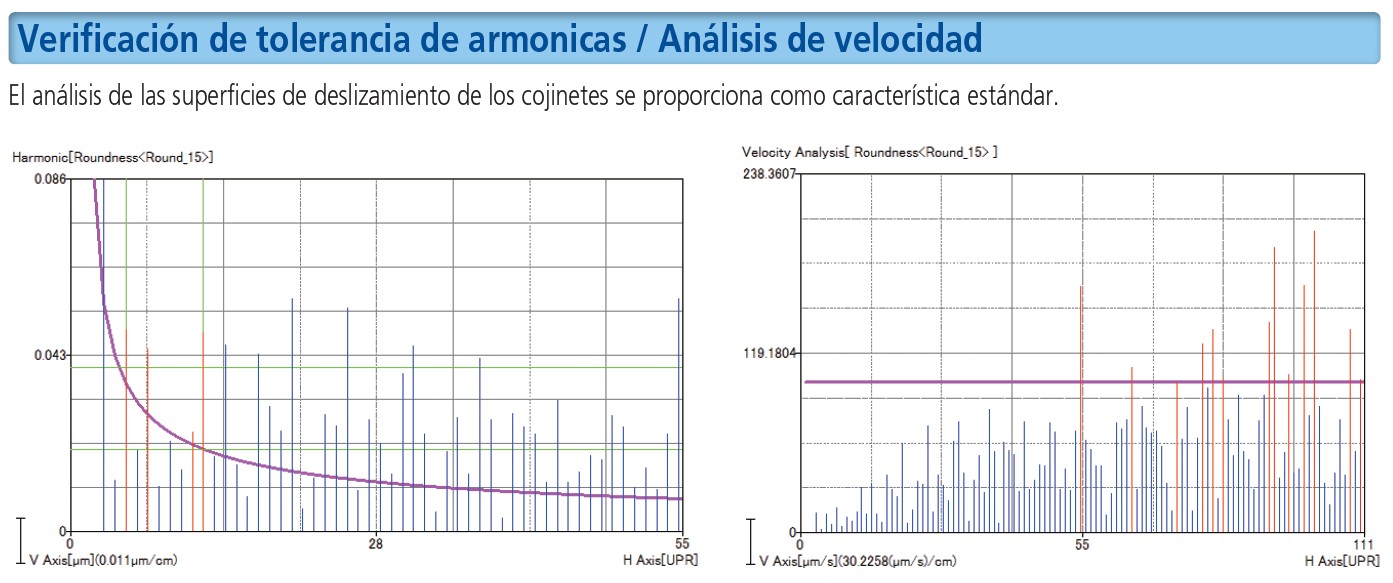

La adaptación de tolerancias armónicas permite ajustes exactos para obtener resultados de análisis armónicos mediante funciones exponenciales, ofreciendo información avanzada sobre el rendimiento.

El análisis de velocidad permite evaluar la vibración a distintas velocidades de rotación, simulando las condiciones reales de funcionamiento del producto.

En conjunto, estas funciones proporcionan evaluaciones con mayor exactitud en condiciones de operación reales, mejorando la calidad y confiabilidad del producto.
