Propuesta de solución de Mitutoyo

¿Confía en la medición y evaluación de las características geométricas cilíndricas?

　- Máquina de medición de redondez de formas cilíndricas　ROUNDTRACER EXTREME

La rápida adopción de vehículos eléctricos ha intensificado la competencia en su desarrollo, haciendo fundamental acortar los plazos de desarrollo de prototipos.

¿Está enfrentando desafíos en el desarrollo de prototipos de cojinetes de motor y componentes similares?

La máquina de medición de redondez ROUNDTRACER EXTREME de Mitutoyo ofrece soluciones innovadoras para abordar estos desafíos de manera eficaz, ayudándole a optimizar los procesos y mejorar la eficiencia.

Desafíos:

• Medir un número determinado de prototipos requiere mucho tiempo y esfuerzo, por lo que es necesario mejorar la eficiencia

• Es necesario reducir el tiempo de medición sin comprometer la confiabilidad.

• Resulta un desafío identificar tendencias en los datos más allá del análisis básico de los valores medidos

• El uso de múltiples máquinas de medición para diferentes artículos genera ineficiencias; lo ideal sería contar con una única máquina capaz de realizar todas las mediciones

Reducir de manera significativa el tiempo de medición para un determinado número de productos prototipo

El desarrollo de prototipos suele requerir evaluaciones exhaustivas para garantizar su funcionalidad, rendimiento y fiabilidad. Sin embargo, ¿no resulta laborioso medir un número determinado de prototipos con una máquina de medición de redondez?

El ROUNDTRACER EXTREME de Mitutoyo ofrece las mayores velocidades de accionamiento y posicionamiento de su clase, reduciendo significativamente el tiempo de medición.

Esta eficiencia avanzada no solo agiliza el proceso de medición, sino que también permite un análisis de datos más rápido tras las evaluaciones, contribuyendo de manera significativa a acortar los plazos de desarrollo de prototipos

No se trata solo de velocidad: también es fundamental garantizar una repetibilidad y reproducibilidad confiables

En el desarrollo de prototipos, reducir el tiempo de medición es crucial, pero garantizar la fiabilidad de los resultados es igual de importante.

El ROUNDTRACER EXTREME incorpora una mesa giratoria de nuevo desarrollo que minimiza la resistencia por fricción y un avanzado dispositivo de guía del eje XZ, eliminando eficazmente los factores que podrían comprometer la repetibilidad y la reproducibilidad.

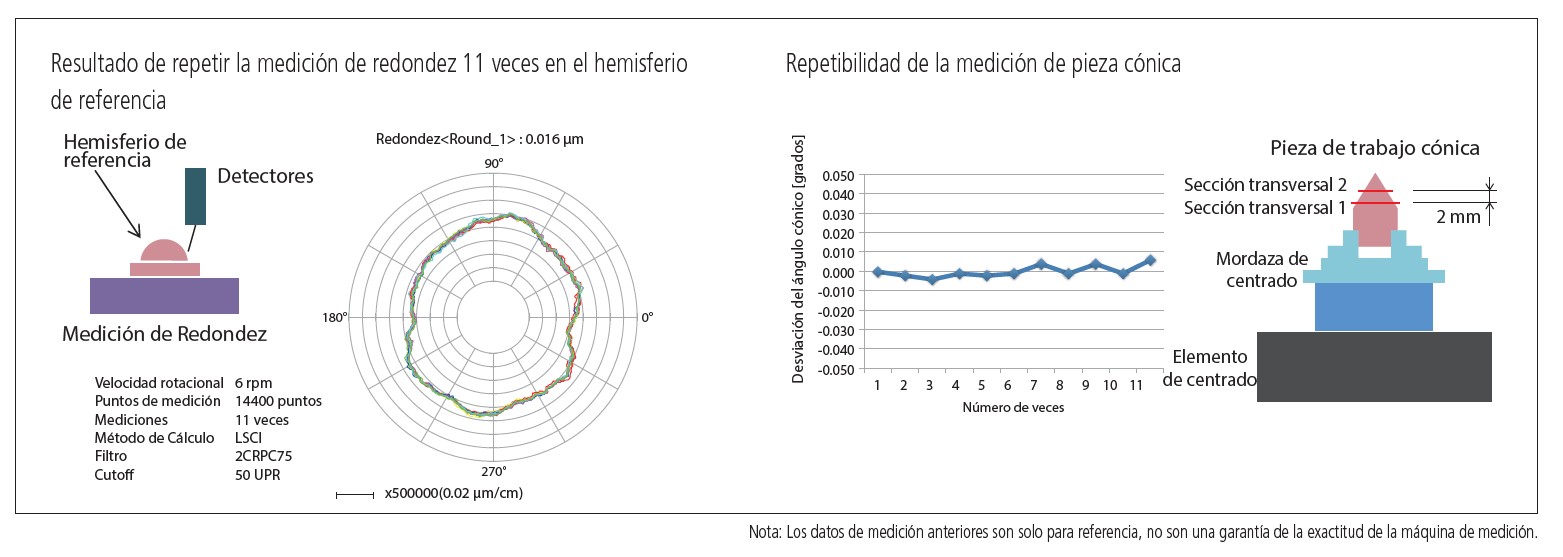

Incluso al medir objetos cónicos, la máquina alcanza una desviación estándar de σ0,003°, demostrando una repetibilidad excepcional. Contar con resultados de medición fiables y consistentes es fundamental para agilizar el desarrollo de prototipos, reducir los plazos de entrega y mantener la exactitud a lo largo de todo el proceso

Repetibilidad y reproducibilidad confiables con errores minimizados.

Funcionalidad de medición completa: tres funciones en una sola máquina

Al evaluar rodamientos u objetos cilíndricos, la medición de circularidad, perfil y rugosidad  resulta fundamental. Sin embargo, ¿su departamento carece del equipo necesario y debe solicitarlo prestado a otra área?

Depender de equipos prestados suele reducir la disponibilidad e impedir un uso prolongado, provocando retrasos en el desarrollo de prototipos.

El ROUNDTRACER EXTREME ofrece una solución integral, combinando la medición de redondez, perfil y rugosidad en una sola máquina. Este sistema permite evaluar rodamientos y cilindros en una única máquina, consolidando las tres mediciones en un solo informe.

Al eliminar la necesidad de evaluaciones independientes y la compilación manual de resultados, el ROUNDTRACER EXTREME optimiza su flujo de trabajo, ahorra tiempo valioso y mejora la eficiencia.

Permite la medición de redondez, contorno y rugosidad superficial en una sola unidad.

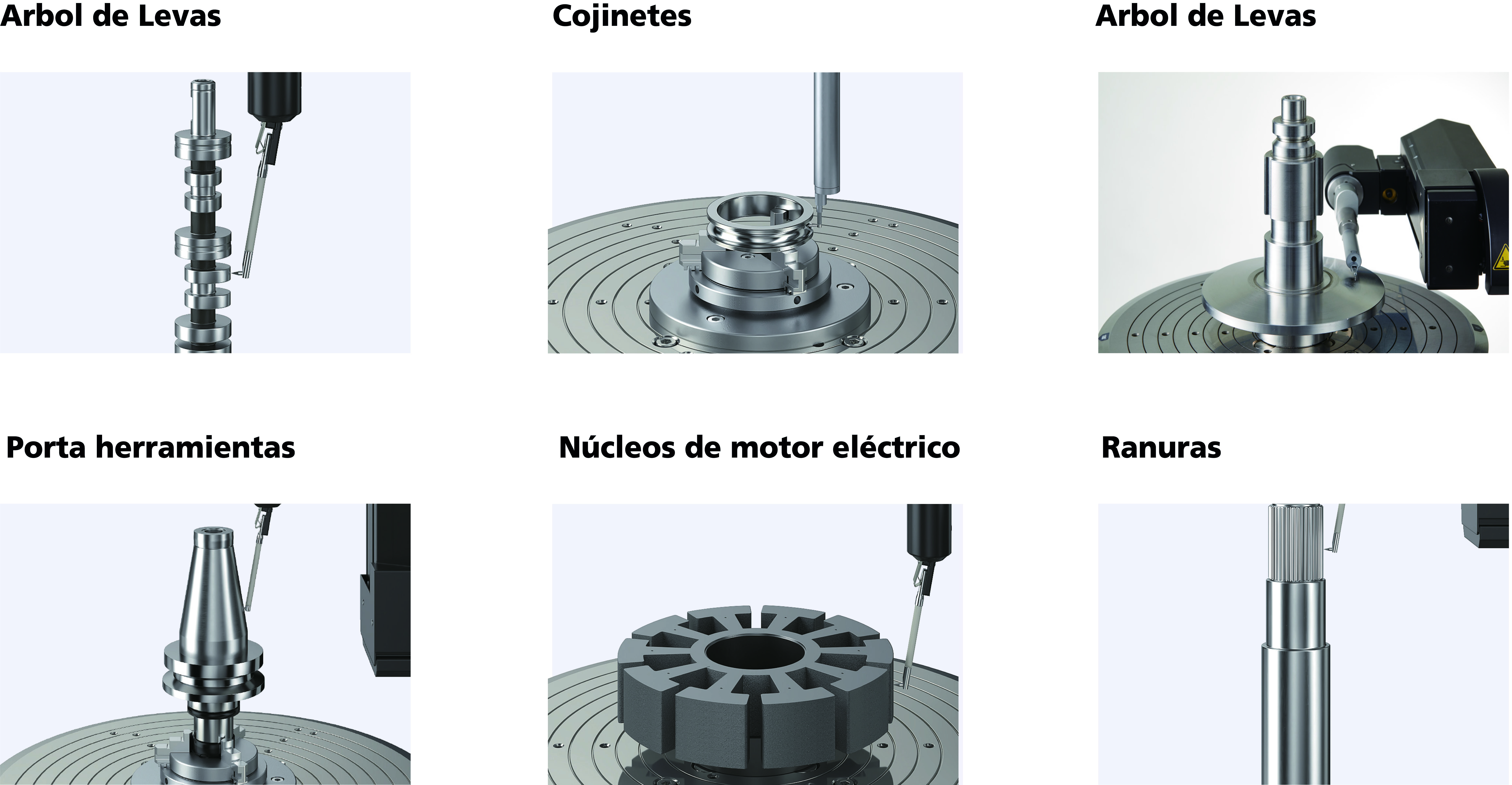

Aplicaciones de ROUNDTRACER EXTREME

El ROUNDTRACER EXTREME permite medir una amplia variedad de componentes, incluyendo piezas de motores de transmisión xEV, árboles de levas, cojinetes, cilindros, poleas CVT, porta herramientas y perfiles de estrías.

Si tiene dificultades para medir cojinetes o cilindros, contacte con Mitutoyo para recibir soluciones especializadas y asesoramiento experto

¿Tiene un reto de medición? Estamos aquí para ayudarlo, contáctenos cuando lo necesite
