Términos de medición
Redondez

¿Qué es la redondez?

La redondez se define de la siguiente manera:

• Definición: La redondez es la magnitud de la desviación de un cuerpo circular respecto a un círculo geométricamente perfecto.
• Indicación de redondez: Se produce cuando una forma circular (C) se encuentra entre dos círculos geométricos concéntricos. La redondez se expresa como la diferencia de radio entre ambos círculos (f) cuando la distancia entre ellos es mínima, y se indica en mm o μm (Figura 1).
• Símbolo en dibujo técnico: Se representa con el símbolo “O”, y la unidad utilizada es mm (Figura 2).

Figura 1　　　　　            　　　　　　　　　　　　　　　Figura 2

Aplicaciones donde la evaluación de la redondez es esencial

• Piezas de montaje: Componentes que requieren estricta exactitud dimensional para un correcto ensamble y funcionamiento.
• Piezas giratorias: Cojinetes y elementos similares, donde las imperfecciones pueden causar vibraciones y pérdida de energía a alta velocidad.
• Piezas de sellado: Válvulas hidráulicas, empaquetaduras y otros componentes donde la hermeticidad es esencial para el rendimiento.

Factores que contribuyen a una mala redondez

• Vibración de la máquina herramienta.
• Deterioro de piezas giratorias de la máquina herramienta.
• Forma incorrecta del orificio central.
• Preprocesamiento de la deformación en el rectificado sin centros.
• Distorsión de la pieza de trabajo causada por herramientas o métodos de sujeción inadecuados en piezas con forma de anillo.
• Vibración debido a la abrasión o mala instalación de la herramienta de corte.
• Deformación causada por la aplicación de calor después del acabado.

Métodos de evaluación

① Método del diámetro

• Procedimiento: Mida el diámetro de una sección del rodamiento con un micrómetro y utilice los valores máximo y mínimo para calcular la redondez.

        *Fórmula: (Diámetro máximo - Diámetro mínimo) ÷ 2

• Para aplicaciones de perforación, se utiliza comúnmente un calibre de cilindro.
• Limitaciones: En casos de distorsión circular con igual diámetro (ver Figura 4), el valor calculado puede ser inferior al real.
• La forma real de la sección transversal no se puede determinar con este método.

Figura 3　　　　　　　　　　　　　　　　　　　　Figura 4

② Método de tres puntos

• Coloque el eje sobre un bloque en V y utilice un micrómetro para medir la deflexión mientras se rota el eje.
• La cantidad de deflexión se utiliza para determinar la redondez (consulte la Figura 5).
• La sensibilidad puede variar dependiendo de la forma de la sección transversal del eje (consulte la Figura 6).
• La forma real de la sección transversal no se puede determinar utilizando este método.

Figura 5　　　　　　　　　　　　　　　　                　　　Figura 6

③ Método del radio

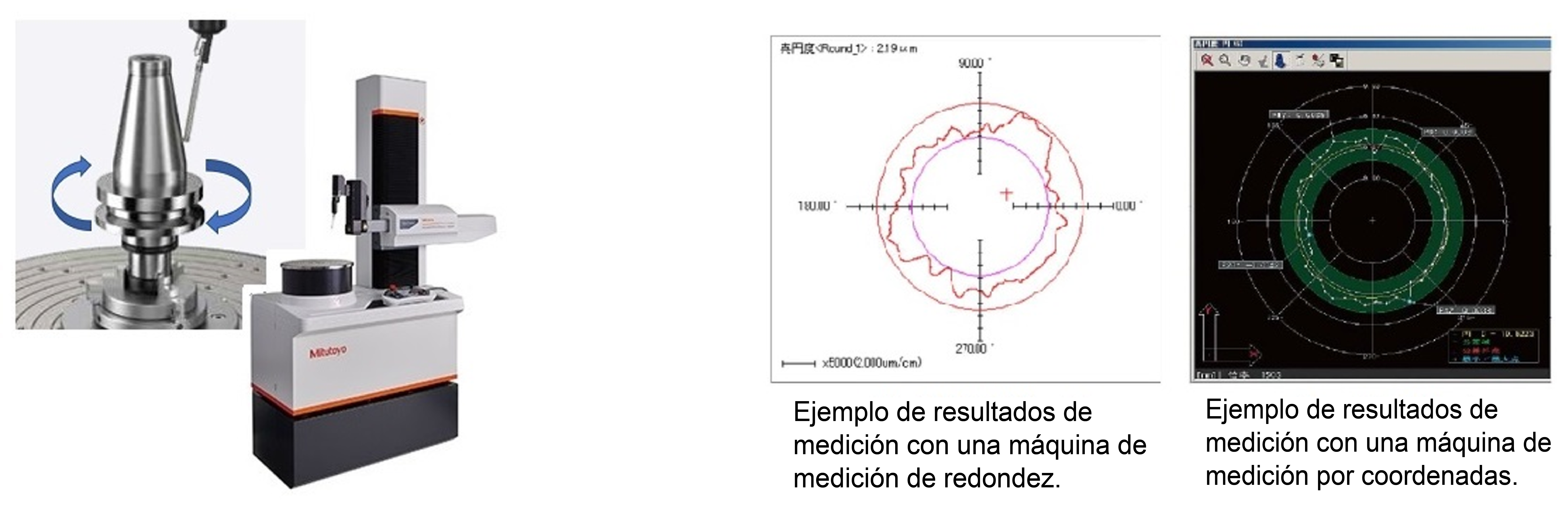

• Utilice un medidor de redondez o un dispositivo similar para obtener la irregularidad de toda la circunferencia.
  Calcule la redondez con los datos obtenidos (consulte la Figura 7).

• La redondez se determina a partir de la forma transversal de toda la circunferencia, lo que permite una evaluación según los estándares JIS (consulte la Figura 8).

• Al utilizar una máquina de medición tridimensional o de imágenes, también se puede realizar simultáneamente la medición del diámetro.

Figura 7　　　　　　　　　　　　　　　　　　　　Figura 8
