Términos de medición

Centrado/Nivelación

¿Qué es el centrado/nivelación?

1. El centrado/nivelación se refiere al proceso de ajuste necesario para alinear el eje de rotación de una máquina de medición de redondez con el eje central del objeto que se mide. Este paso es fundamental antes de comenzar cualquier medición (Figura 1).

   Centrado: Garantiza que el centro del eje del objeto esté perfectamente alineado con el eje de rotación de la máquina.
   Nivelación: Garantiza que el eje de rotación sea paralelo al eje central del objeto, evitando inclinaciones que podrían distorsionar las mediciones.



2. El proceso de ajuste depende de la máquina de medición de redondez específica que se utilice. Algunos modelos cuentan con funciones de soporte que muestran los valores de ajuste necesarios, mientras que otros los realizan automáticamente. La alineación correcta es esencial para obtener resultados de medición exactos y fiables (consulte la Figura 1 para ver un ejemplo del impacto de un centrado insuficiente).

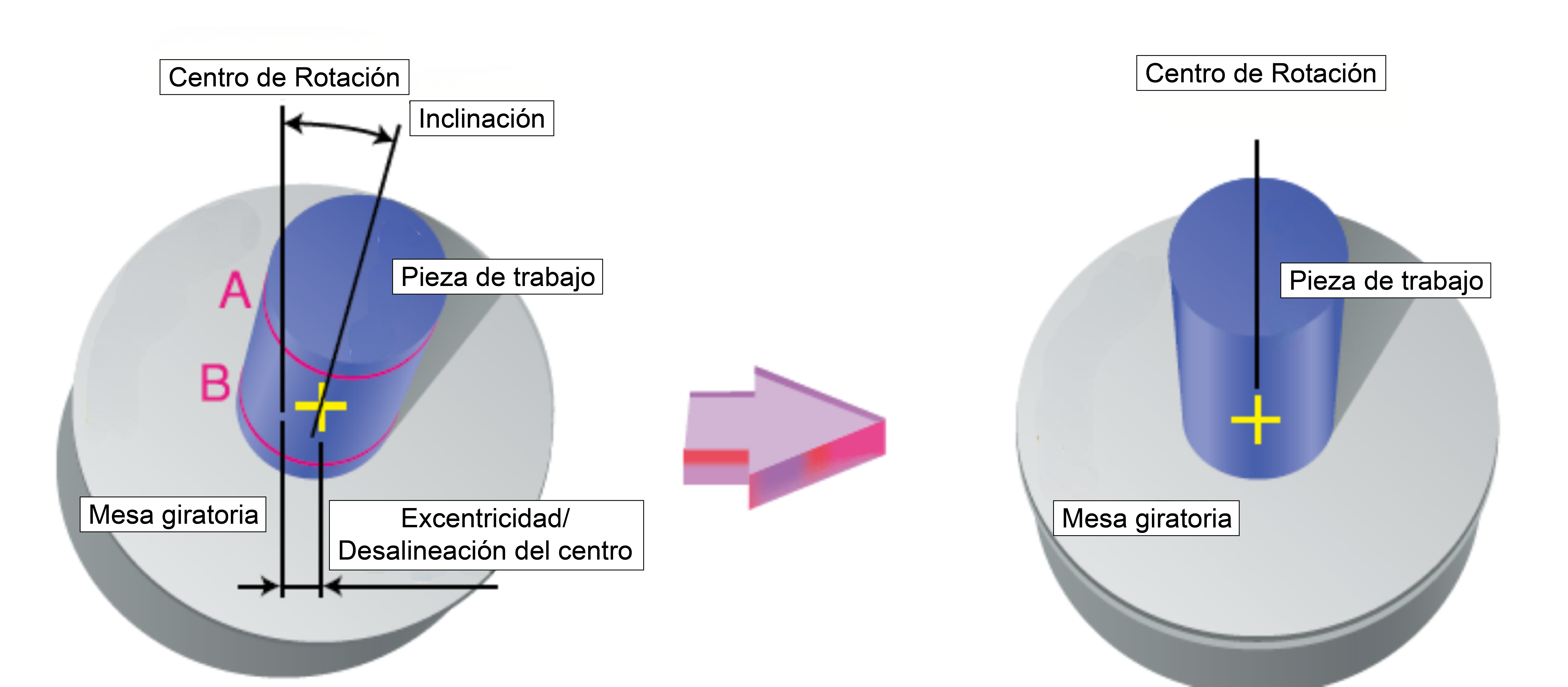

Figura 1

¿Qué pasa cuando el ajuste de centrado es insuficiente?

• Un ajuste de centrado insuficiente puede generar errores de medición causados por excentricidad, por lo que es esencial un ajuste adecuado.



• Por ejemplo, si se mide una sección transversal con redondez perfecta (0 μm) y un diámetro de Φ5 mm:

  Una excentricidad de 10 μm resulta en un error de redondez de 0,02 μm.

  Una excentricidad de 100 μm resulta en un error de redondez de 2 μm.

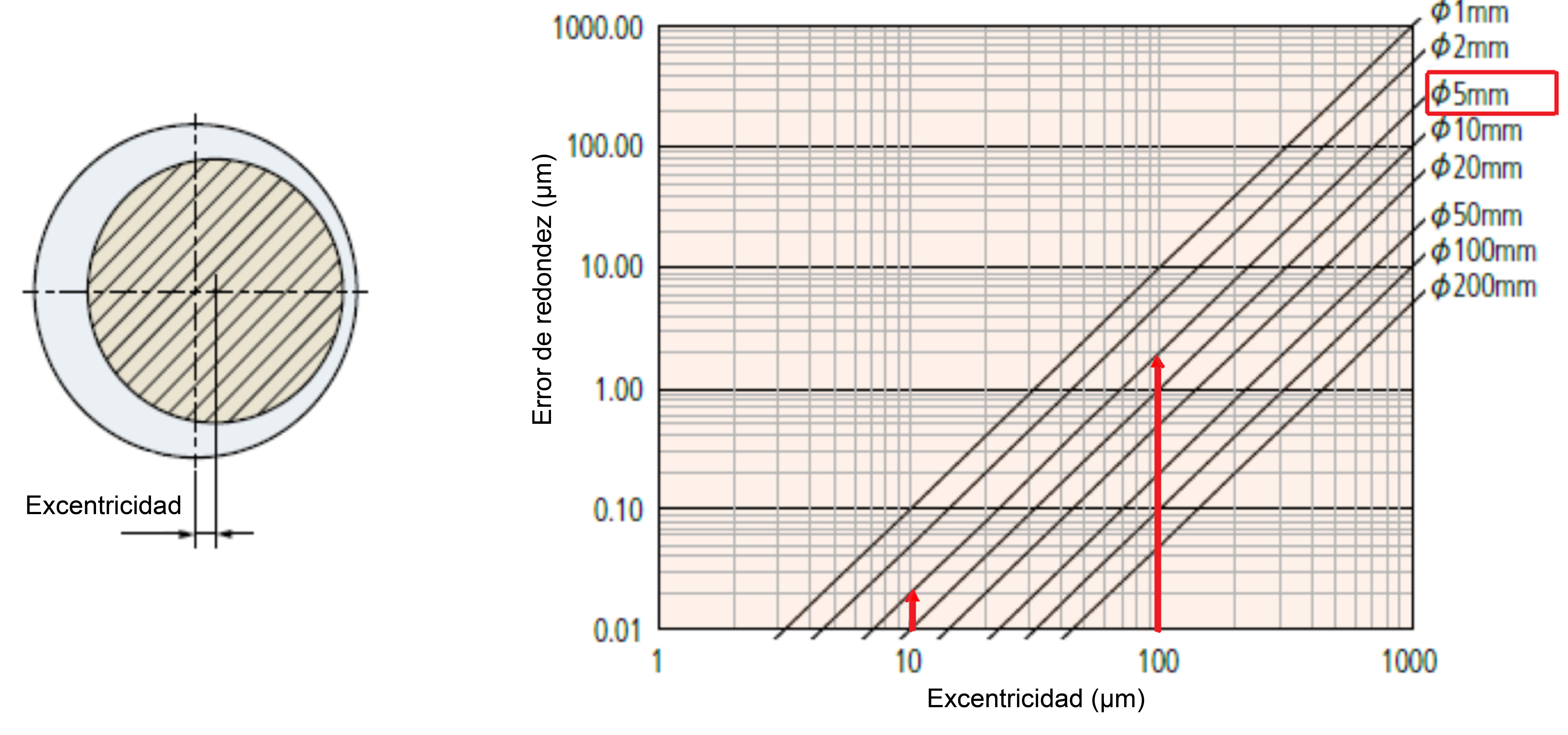

Figura 2

¿Qué pasa cuando el ajuste de la alineación horizontal es insuficiente?

• Un ajuste insuficiente de la alineación horizontal puede provocar que la sección transversal medida aparezca como una elipse, lo que resulta en mediciones de redondez inexactas. Una alineación horizontal correcta es esencial para garantizar la exactitud.



• Por ejemplo, si se mide una sección transversal con redondez perfecta (0 μm) y un diámetro de 50 mm en posición inclinada:

  Una inclinación de 0,1° da como resultado un error de redondez de 0,03 μm.

  Una inclinación de 0,7° da como resultado un error de redondez de 2 μm.

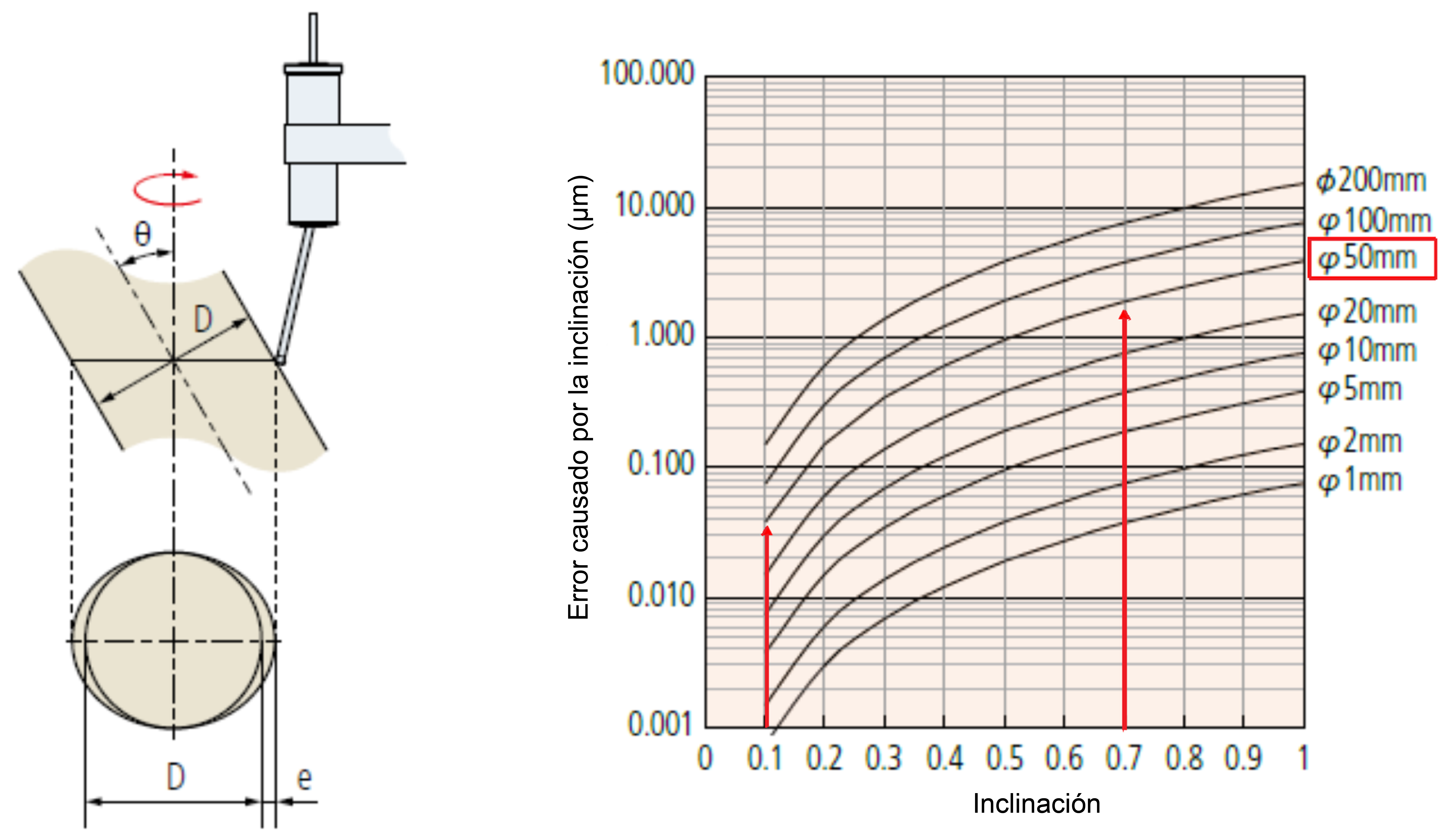

Figura 3
