Descripción general del instrumento de medición

¿Qué es una máquina de medición de redondez?

• Una máquina de medición de redondez está diseñada para evaluar las tolerancias geométricas de piezas cilíndricas y discoidales. Permite medir con alta exactitud parámetros como la redondez, cilindricidad y coaxialidad (concentricidad), entre otros, garantizando una evaluación confiable del desempeño geométrico de la pieza.

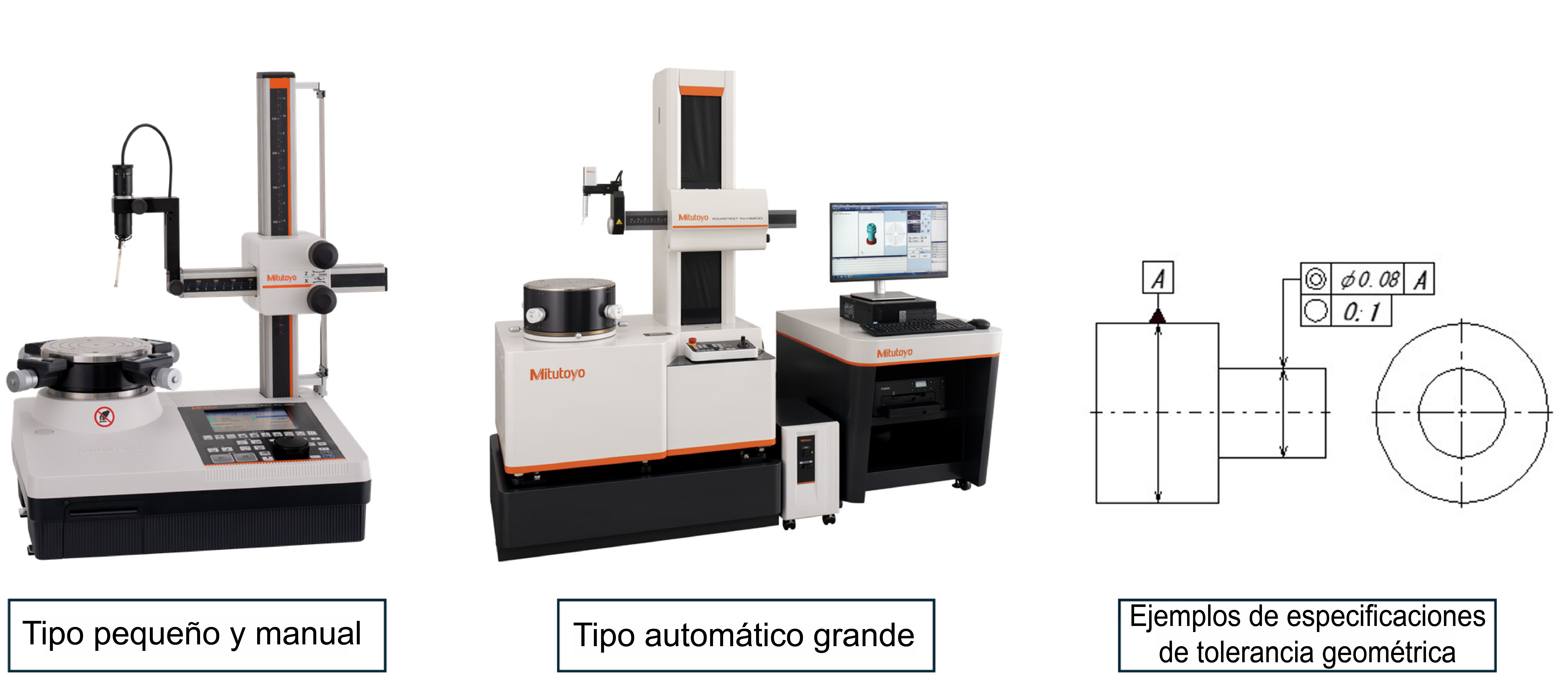

• El tipo más común funciona girando la pieza sobre una mesa giratoria para capturar con alta exactitud las pequeñas irregularidades a lo largo de toda su circunferencia.
  Para piezas pesadas o de difícil manipulación, también existen modelos en los que el detector es el que gira alrededor del objeto, evitando así la necesidad de mover la pieza

• La preparación para la medición requiere alinear el eje de rotación de la máquina con el eje central de la pieza (centrado y alineación horizontal). No obstante, algunos modelos incluyen funciones de soporte y ajustes automáticos, lo que simplifica considerablemente este proceso.

Capacidades de medición de una máquina de medición de redondez

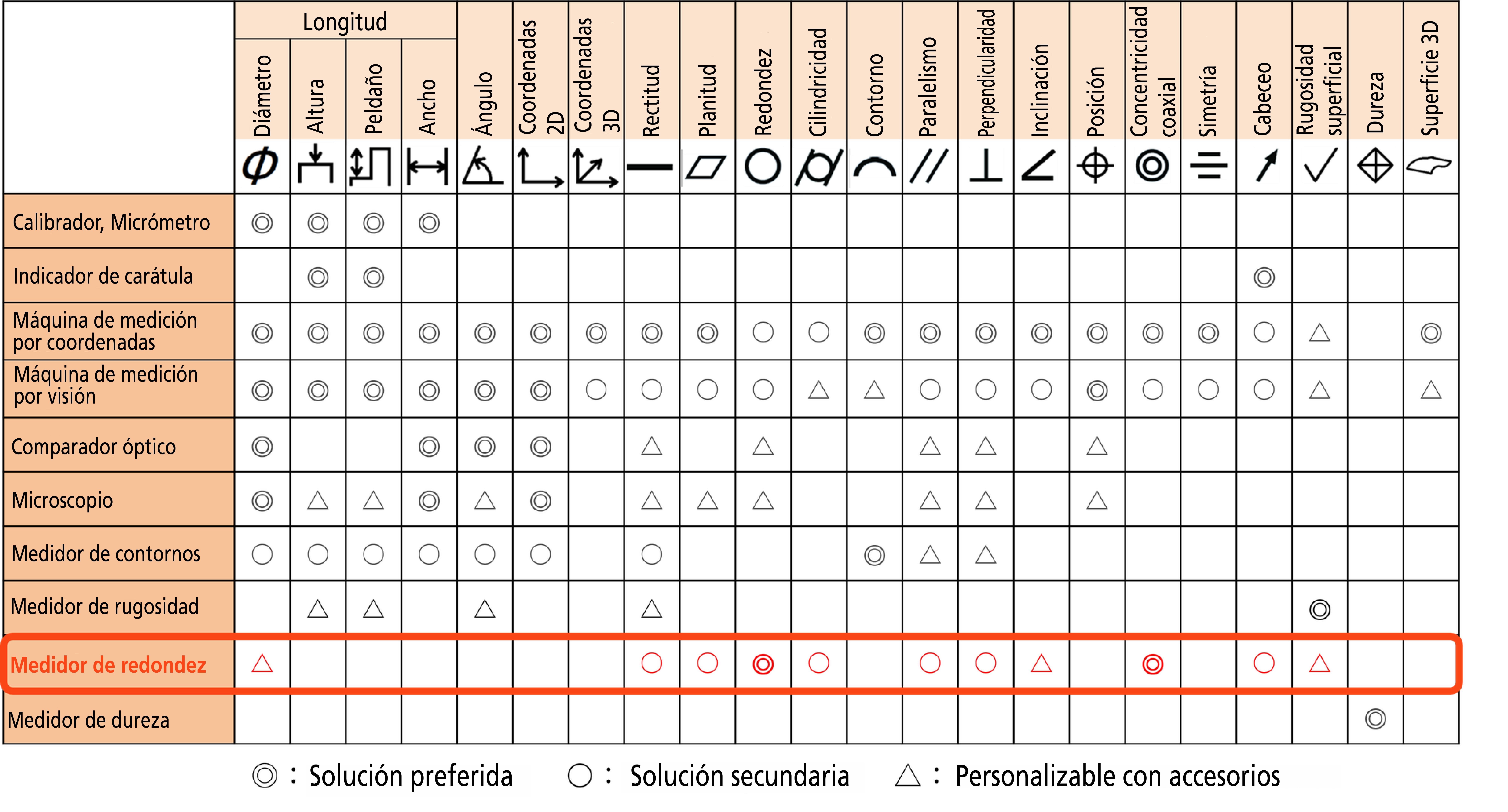

Punto clave: La máquina de medición de redondez permite evaluar con exactitud la tolerancia geométrica de secciones transversales circulares.

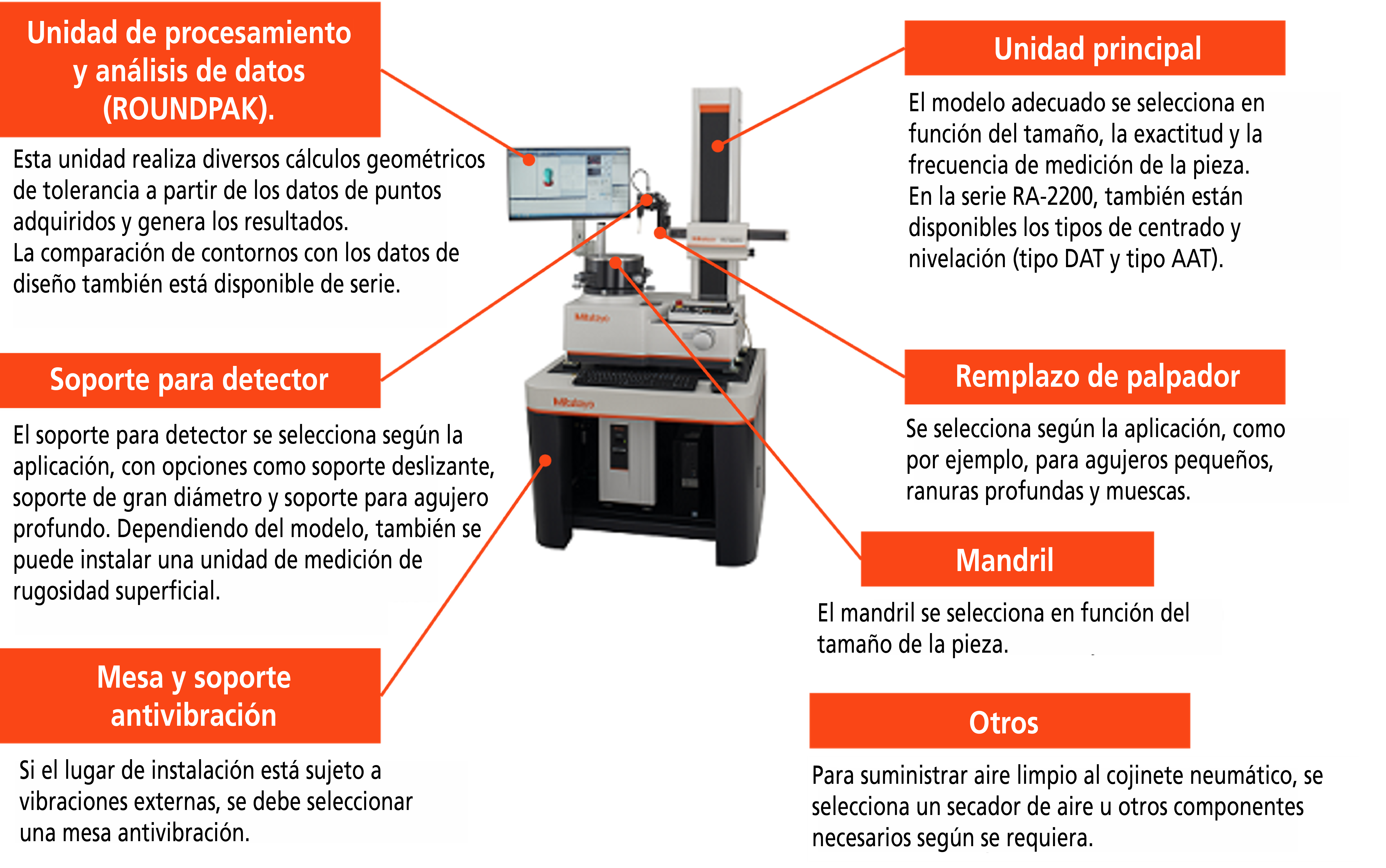

Configuración del sistema

Beneficios de la implementación

• Permite evaluaciones con alta exactitud:
  ・Al capturar la forma detallada de toda la circunferencia, es posible evaluar con exactitud el ajuste y la hermeticidad.
  ・Ofrece capacidades de medición y evaluación más exactas en comparación con las máquinas de medición tridimensionales.
  ・Según el modelo, también es posible medir la rugosidad.

• Permite realizar mediciones de tolerancias geométricas con alta exactitud de forma sencilla:
  ・Incluye una función de soporte que facilita tareas complejas de centrado y alineación horizontal.
  ・Algunos modelos automatizan secuencias de medición, reduciendo la curva de aprendizaje y optimizando el tiempo de inspección.

• Mejora de la confiabilidad:
  ・Elimina los errores humanos en los procesos de control de calidad.
  ・Garantiza la consistencia de los datos de medición con los proveedores mediante la estandarización de las reglas de medición.

• Mejora de la imagen corporativa:
  ・Facilita la implementación de un sistema de control de calidad avanzado.
  ・Incrementa la confianza externa al disminuir la tasa de defectos.

Puntos a considerar al seleccionar un modelo

• Tamaño de la máquina y capacidad de carga:
  ・Parámetros a considerar: diámetro exterior, diámetro interior, altura de medición (profundidad) y masa del objeto medido.

• Exactitud de medición
  ・Verifique la exactitud de medición sustituyendo la altura de medición en la fórmula indicada en el catálogo:
       Exactitud de rotación＝（0,02＋3,5H/10000）μm H=altura de medición (mm）
        　　       Exactitud de rotación＝（0,02＋3,5×200/10000）＝0,09 μm
  ・Se recomienda que la exactitud de medición sea 1/5 o menos de la tolerancia requerida.

• Tolerancia geométrica a evaluar:
  ・Para medir la cilindricidad, se requiere un modelo que asegure la rectitud y el paralelismo de la sección vertical de la pieza.

• Método de alineación para sincronizar el eje de rotación del objeto con la mesa giratoria:
  ・Tipo manual (con función de soporte)
  ・Tipo automático

• Entorno de instalación:
  ・Factores como la temperatura, las vibraciones y la climatización pueden afectar los resultados de la medición.
  ・En algunos casos, puede ser necesario instalar un gabinete de medición para garantizar estabilidad y exactitud.
